第 13 周：四足机器人入门 + 期末项目实施

🎬 开场：从央视春晚说起

2025 年除夕夜，全国 7 亿观众盯着电视。 16 台宇树 H1 人形机器人 穿着花棉袄，跟新疆舞蹈演员一起表演陕北秧歌《秧 BOT》。 整齐的转身、抛手绢、扭腰胯—— 这不是 CG，是真实的机器人在跳舞。

中国第一次在央视舞台上展示了这个能力。第二天，宇树科技的股价飞涨，订单接到手软。 你正在用的这门课，就是带你走进这个新世界的入场券。

🎥 现场视频

💡 思考题（开场 3 分钟）：

看完视频，你觉得这些机器人是怎么做到「16 台同步跳舞」的？

• 它们是预先编程好动作的？还是实时控制的？
• 万一摔倒了会怎么样？
• 如果你来当导演，你会让它们做什么动作？

🌟 这节课你将学到

20 年前（2005 年）波士顿动力 BigDog 被踹不倒的视频震惊世界。 20 年后（2025 年）宇树春晚机器人让全国看到中国制造的实力。 这之间发生了什么？ 让我们一起回顾这个领域的 60 年演进。

并且，最重要的：你的笔记本就能让一只机器狗在屏幕上跑起来。

13.1 四足机器人 — 为什么人类痴迷于让机器人长腿？

🚗 轮子 vs 🦵 腿：谁更厉害？

人类发明轮子已经 5500 年了。一个轮子能以 200km/h 飞奔，那为啥还要造长腿的机器人？

答案藏在地形里：

        🏙️ 平整地面             🪜 楼梯                ⛰️ 山地、瓦砾
       ┌──────────┐         ┌──────────┐         ┌──────────┐
轮子   │   ✅      │         │   ❌      │         │   ❌      │
       │ 200km/h   │         │ 卡住      │         │ 翻车      │
       └──────────┘         └──────────┘         └──────────┘
腿     ┌──────────┐         ┌──────────┐         ┌──────────┐
       │   🐢      │         │   ✅      │         │   ✅      │
       │ 慢但稳    │         │ 一步一阶  │         │ 抬腿越过  │
       └──────────┘         └──────────┘         └──────────┘

地球表面 70% 的地方人和动物能去，但轮子去不了。所以救灾、巡检、月球探索、火灾搜救……这些场景，腿才是王。

🐕 为什么是 4 条腿？

💡 4 条腿是工程上的「甜点」：稳定性、灵活性、成本的最佳平衡。 大自然让狗、马、猫主宰陆地，是有道理的。

🌍 四足机器人在现实中的应用

🏭 工业巡检：壳牌石化、国家电网用 Spot 替代人去高危区域
🚨 灾难救援：日本福岛核电站派四足进辐射区
🎖️ 军事侦察：DARPA 资助波士顿动力 20+ 年
📦 物流运输：Spot Enterprise 在亚马逊仓库巡逻
🎬 影视拍摄：《银翼杀手 2049》《黑镜》中的机器狗都是真机器人
🏥 医疗陪护：ANYmal 在医院送药、量血压
🏠 家庭服务：未来的"机器狗"宠物（已经在路上）

13.2 四足机器人结构剖析

🦴 让我们打开一只机器狗看看

俯视图（从上往下看）：

         ┌──── 机身 Body ────┐
         │     [大脑+电池]   │
         │                   │
    LF ──┤                   ├── RF
    🦵  │                    │  🦵
         │                   │
         │                   │
    LH ──┤                   ├── RH
    🦵  │                    │  🦵
         └───────────────────┘

  LF = Left Front  (前左)
  RF = Right Front (前右)
  LH = Left Hind   (后左)
  RH = Right Hind  (后右)

🦵 每条腿的内部解剖

         机身
          │
          ├─── 髋关节 Hip ──→ 让腿左右摆动（外展/内收）
          │   [电机 1]
          │
       ┌──┴──┐
       │     │ ←── 大腿 Thigh
       │     │
       │     ├─── 大腿关节 ──→ 让大腿前后摆动
       │     │   [电机 2]
       │     │
       │  ┌──┴──┐
       │  │     │ ←── 小腿 Calf
       │  │     │
       │  │     ├─── 小腿关节 ──→ 让小腿弯曲
       │  │     │   [电机 3]
       │  │     │
       │  │     ●  ← 足端（接触地面）

关键数字：

• 每条腿 3 个关节 → 3 个电机
• 4 条腿 × 3 关节 = 12 个自由度（DoF）
• 控制频率：500-1000 Hz（远超人类反应速度）
• 关键传感器：IMU（姿态）+ 关节编码器 + 足底接触

💰 商业产品价格对比

🎯 2020 年至今，四足机器人价格下降了 95%。 这就是为什么现在每个机器人课程都要讲它。

13.3 步态控制 60 年演进史 🎬

这是这门课最值得一听的故事。看完之后，你会明白为什么今天的机器狗能跑能跳。

📜 第一幕：1960s-1980s 「机械玩具时代」

关键词：纯机械、固定步态、走不快也走不远

最早的"步行机器人"其实是机械玩具。1968 年，General Electric 造了一个 1.4 吨的 4 足载人机器人 Walking Truck，让人坐进去用操纵杆控制 4 条腿。它走得像在散步——每条腿都靠操作员手动控制液压油泵。

1968 年的 GE Walking Truck：

     ┌──────┐
     │ 人   │ ← 操作员
     │ 🧑   │   左右手脚同时控制 4 条腿
     │      │   需要"4 维操作"
     └─┬──┬─┘
       │  │
      🦵 🦵

💡 结论：人脑根本同时控制不了 4 条腿。必须自动化！

🧬 第二幕：1980s-1990s 「中央模式发生器（CPG）时代」

关键词：模仿生物神经，自激振荡

生物学家发现：狗走路时大脑根本没在算步态！背部脊髓里有一组神经元在自激振荡，就像 4 个连着的钟摆，自动产生 4 条腿的协调节奏。

这就是 CPG（Central Pattern Generator，中央模式发生器）。

CPG 工作原理（极简版）：

       ┌──> 神经元 LF ──> 控制前左腿
       │       ↕
   [振荡器]  耦合       ┌──> 控制前右腿
       │       ↕    ──> 神经元 RF
       │               ↕
       │             耦合
       │               ↕
       └──> 神经元 RH ──> 控制后右腿
                         ↕
                       神经元 LH ──> 控制后左腿

特点：
✓ 4 个振荡器互相耦合，自动产生协调步态
✓ 不需要"想"，纯节奏
✗ 不能应对突发情况（如踩到香蕉皮）

代表机器人：MIT 的 TROT（1988）、Honda 的早期实验。

⚖️ 第三幕：1990s-2000s 「ZMP 时代」

关键词：零力矩点，数学保证不倒

CPG 走平地还行，一上坡就跌跤。日本人发明了 ZMP（Zero Moment Point，零力矩点） 控制理论。

核心思想：机器人不会摔倒的充分条件是——「地面反作用力的合力作用点（ZMP）始终在足底支撑多边形内」。

什么是 ZMP？想象你站着不动：

        🧑 你的身体
        │
        ├─── 重心 (G)
        │
        ▼
        ZMP 必须落在脚底范围内 ←── 这样才不会倒

      ┌─────┐
      │  ●  │ ← 这一点就是 ZMP
      └─────┘ ← 脚底支撑多边形

四足机器人也一样：
       ●LF      ●RF
         \    /
          \  /
           ZMP 必须在这个四边形内
          /  \
         /    \
       ●LH      ●RH

📚 这个理论让 Honda 造出了 ASIMO（2000 年），人形机器人首次走出实验室。 四足领域的代表是日本筑波大学的 TITAN 系列、Sony 的 AIBO（1999 年的家用机器狗，全球卖了 25 万只）。

缺点：ZMP 要求机器人"小心翼翼地走"，速度慢、动态性差。无法跑起来。

🏃 第四幕：2005-2015 「BigDog 革命 — MPC + 全身控制（WBC）时代」

关键词：踹不倒、能跑能跳、模型预测控制

2005 年，Boston Dynamics 发布震撼世界的 BigDog 视频：工程师在冰面上狠狠踹了机器狗一脚，BigDog 跌跌撞撞调整了几步，没倒。

这背后是 Model Predictive Control（MPC，模型预测控制） + Whole-Body Control（WBC，全身控制） 的胜利。

MPC 思想（简化版）：

  现在状态 ──┐
            │
            ▼
       ┌─────────┐
       │ 模型预测 │  在脑子里模拟未来 0.5 秒会发生什么
       │ "如果我  │  尝试 100 种不同的"如果……"
       │  这样动" │  选最稳的那个
       └────┬────┘
            │
            ▼
       发出关节指令
            │
            ▼
       0.01 秒后，重新预测
            │
            ▼
            ……（每秒做 100-1000 次）

典型代表：

• 🐶 Boston Dynamics BigDog（2005）、LS3（2012）
• 🐎 MIT Cheetah 1/2/3（2013-2017）— 跑出 6.4 m/s，能跳过 18 cm 障碍物
• 🇨🇭 ETH ANYmal（2016）— 商业化版本，电站巡检

💡 这个时代的核心人物：Marc Raibert（波士顿动力创始人），他 1986 年的博士论文奠定了腿足机器人控制的数学基础。 课后强烈推荐看：Marc Raibert 的 TED 演讲

🧠 第五幕：2018-2022 「深度强化学习（DRL）时代」

关键词：神经网络、Sim-to-Real、不需要写控制器了

2019 年 1 月，ETH 苏黎世发表了一篇论文 Learning Agile and Dynamic Motor Skills for Legged Robots（《让腿足机器人学习敏捷动作》），震撼了整个领域。

关键洞察：与其手写一个复杂的 MPC 控制器（要十几个工程师写好几年），不如让神经网络自己学！

强化学习 = 让机器人在仿真里摔几百万次

        🤖 试一下
          ↓
       摔倒了 ❌ → 扣分（reward -1）
          ↓
       重置 → 换种走法
          ↓
       走得更远了 ✅ → 加分（reward +10）
          ↓
        重复 1 亿次……
          ↓
       🎓 神经网络自动学会怎么走

   在 GPU 仿真里：1 小时 = 10 年实际训练时间

关键技术突破：

• 大规模并行仿真：NVIDIA Isaac Gym 同时跑 4096 个机器人在练习
• Domain Randomization：随机化仿真参数（摩擦、质量、传感器噪声），让仿真策略能直接搬到真机
• Teacher-Student 蒸馏：先用全状态信息训练老师，再让学生只用真实传感器复现

仿真 → 真机的"反差萌"：

仿真世界                  真实世界
┌──────────┐            ┌──────────┐
│ 完美物理 │            │ 电机有延迟│
│ 无噪声   │   ≠ ❌    │ 地面打滑  │
│ 精确数据 │            │ IMU 抖动 │
└──────────┘            └──────────┘
              ↓
   传统办法：让神经网络在仿真训练 → 真机直接挂掉

              ↓
   现代办法：Domain Randomization
   在仿真中：
     摩擦系数随机：0.3 ~ 1.5
     电机延迟随机：5ms ~ 30ms
     IMU 噪声随机
   → 训练出"百毒不侵"的神经网络
   → 直接搬到真机也能跑！🎉

代表作品：

• 🐕 ETH ANYmal-C 在山地越野（2020）
• 🤖 OpenAI 用 RL 让 ANYmal 学会跳跃（2021）
• 🐕 Unitree A1 / Go1 —— 全部用 RL 训练的步态
• 🏃 Cassie（双足）首次完成 5 km 跑步（2022）

🌌 第六幕：2023 至今 「具身智能与端到端」

关键词：大模型、自然语言、视觉-动作端到端

2023 年开始，机器人控制进入「具身智能（Embodied AI）」时代：

• Google RT-2（2023）：把视觉语言大模型直接当机器人大脑，用户说"把可乐递给我"它就去拿
• Figure 01 + OpenAI（2024）：人形机器人能听懂自然语言对话
• Unitree H1 + 大模型（2024）：跳舞、做家务全靠 VLA（Vision-Language-Action）模型
• Physical Intelligence π0（2024）：基础模型时代，一个模型控制所有机器人

具身智能时代的"控制栈"：

   📷 摄像头           🎙️ 语音
        \              /
         \            /
      ┌───▼──────────▼───┐
      │   VLA 大模型     │ ← 端到端神经网络
      │  (Vision-       │   一个模型搞定看、听、动
      │   Language-     │
      │   Action)       │
      └────────┬────────┘
               │
        关节角度（12 DoF）
               │
               ▼
       🤖 四足机器人

不再需要手写：步态生成、IK、控制器
神经网络全包了！

🤯 2026 年的现状：当年波士顿动力工程师写 6 个月才能调出来的步态，今天 ETH 的学生在 NVIDIA Isaac Lab 里训练 8 小时就能复现。

🎬 海外同行的最新作品

📺 国内访问 YouTube 困难？ 这些视频在 B 站都有官方/搬运版本： 搜 Boston Dynamics Atlas · 搜 Figure 01

📊 演进时间轴一图流

1968                1990s              2005             2019               2023→
 │                    │                  │                │                  │
 │                    │                  │                │                  │
 ▼                    ▼                  ▼                ▼                  ▼
机械液压           ZMP 控制          MPC + WBC      深度强化学习    具身智能/大模型
GE Walking         AIBO/ASIMO        BigDog/Spot      ANYmal/Go1       RT-2/π0
🐢 慢吞吞          🐩 小心翼翼        🏃 能踹不倒      💪 越野自如      🧠 听话能想

需要 4 个人开 1 台   日本人定义稳定性   美军砸钱研究    AI 时代来临     一个模型管所有

13.4 让我们看懂机器狗怎么"走路" — 步态详解

🤖 PyBullet 仿真实拍：三种步态对比

⬇️ 下面是用 PyBullet 物理仿真生成的真实步态动画（Laikago/Unitree 早期型号）。 同样的代码框架，期末项目 P10 你可以亲手让它跑起来。

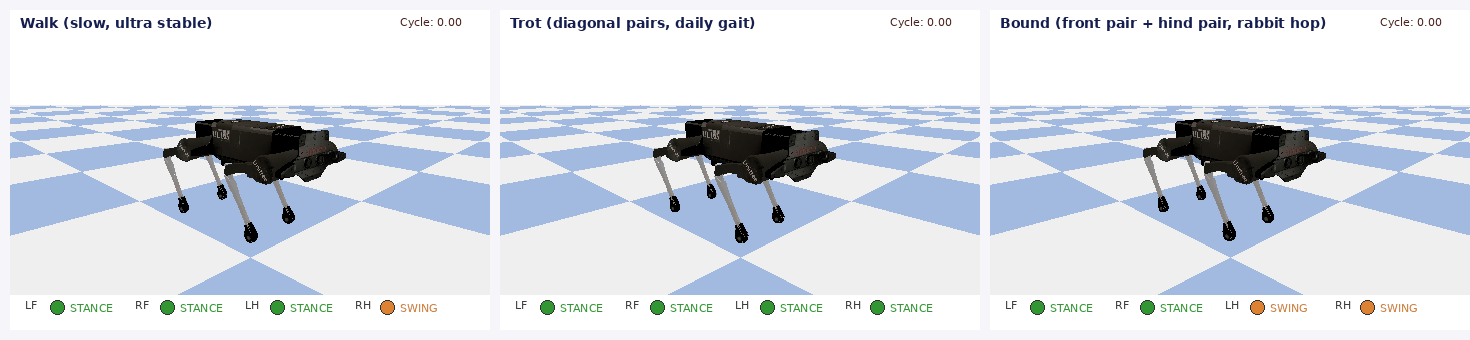

左：Walk（缓慢稳）· 中：Trot（小跑）· 右：Bound（兔跳）· 用 PyBullet 仿真渲染

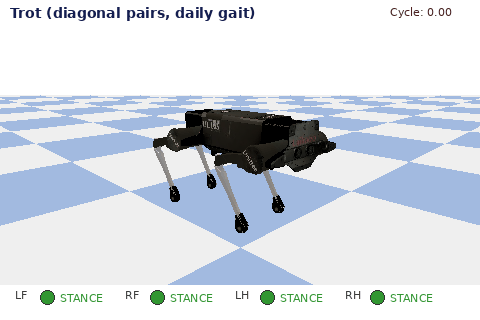

单独看 Trot 步态

🏃 Trot：对角腿同时抬起 / 同时落下（最常见的日常步态）

慢速 Walk vs 兔跳 Bound

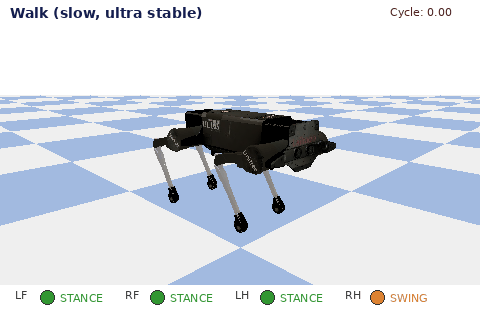

Walk：慢速、稳定、三足支撑

🚶 Walk：4 拍轮流，通常有 3 条腿保持着地，速度慢但稳定性最好。

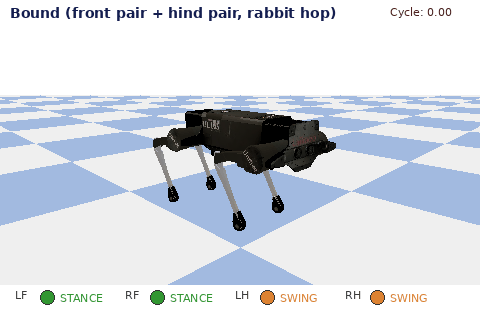

Bound：高速、跳跃、前后腿成组

🐰 Bound：前腿成组、后腿成组，适合高速跳跃式前进。

👀 观察提示：

• 注意 LF（左前）和 RH（右后）是同时抬起的
• RF（右前）和 LH（左后）是另一对"搭档"
• 整个机身因为对角对称，所以几乎不会左右晃

🎼 5 种步态的"节拍图"

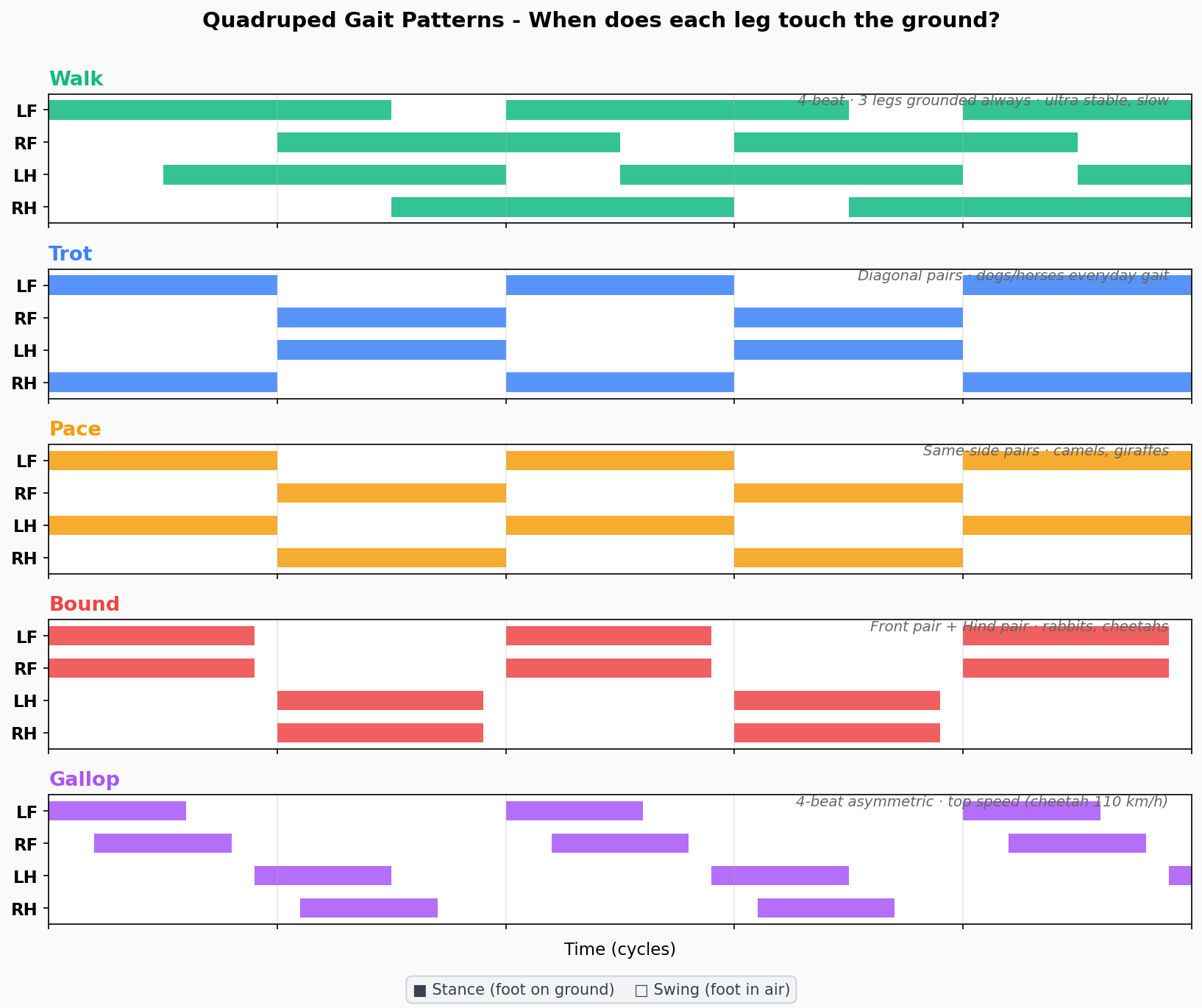

下面这张图清晰地展示了 5 种步态中 4 条腿什么时候在地上、什么时候在空中：

横轴是时间（周期数），每行是一条腿。色块 = 着地相 (stance)，空白 = 摆动相 (swing)

重点观察：

• 🟢 Walk 每个时刻都有 3 条腿着地 → 像乌龟一样稳，但慢
• 🔵 Trot 对角腿（LF↔RH、RF↔LH）同步 → 狗的日常步态
• 🟠 Pace 同侧腿（LF↔LH、RF↔RH）同步 → 骆驼特征
• 🔴 Bound 前腿对、后腿对各自同步 → 兔子跳
• 🟣 Gallop 4 条腿轮流，节奏不对称 → 猎豹冲刺时的姿态

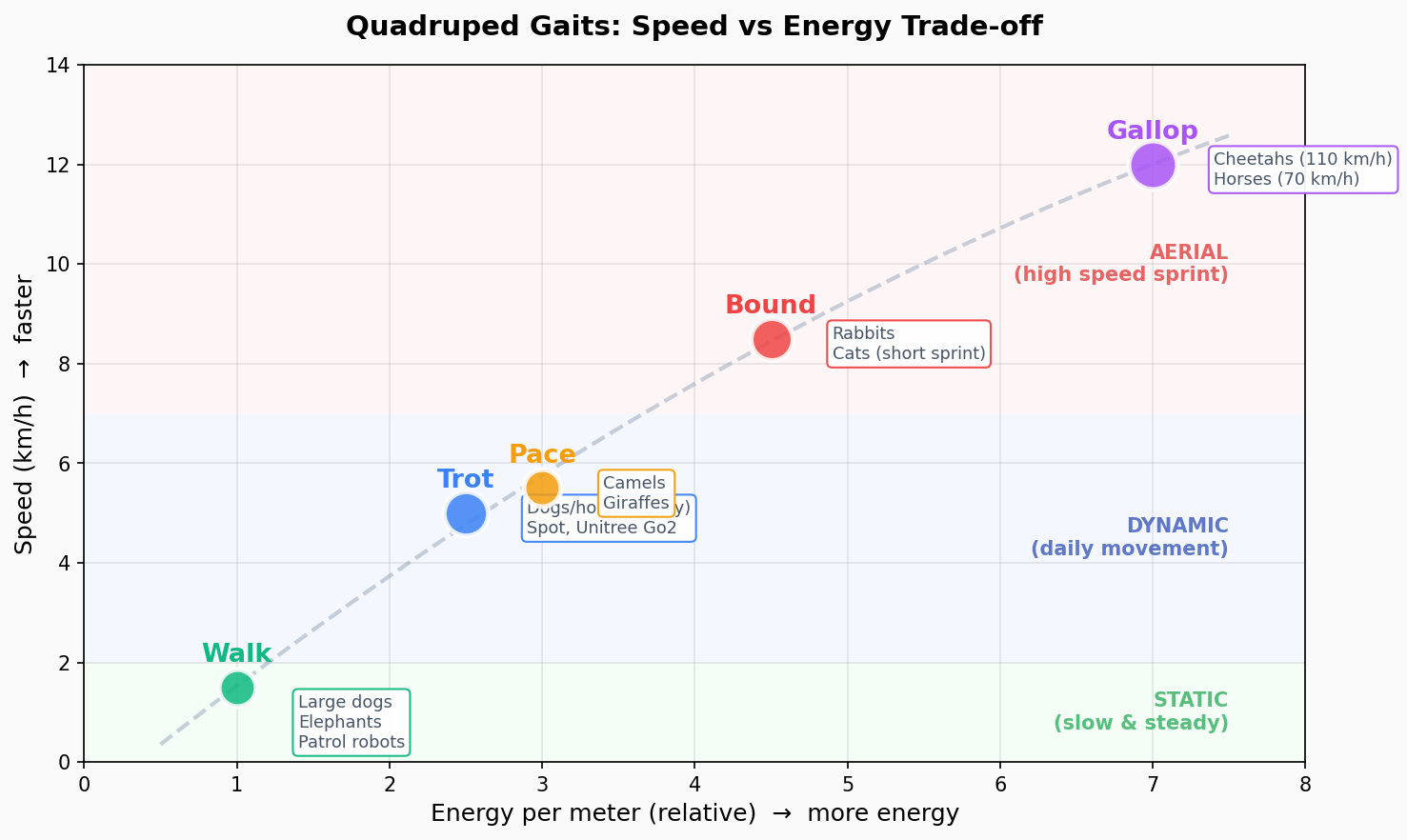

🔍 不同步态的速度-能耗对比

每种步态在「能耗 vs 速度」上的位置，以及代表动物

自然给我们的启发：

💡 思考题：你想让快递机器人在校园里送水，应该用哪种步态？为什么？

提示：要考虑稳定性、续航、地形适应。

13.5 PyBullet仿真入门

PyBullet是轻量级物理仿真引擎，适合学习

13.5.1 安装与基本使用

# 安装PyBullet
pip install pybullet numpy

# 验证
python3 -c "import pybullet as p; print('PyBullet已安装')"

13.5.2 基础仿真示例

import pybullet as p
import pybullet_data
import time

# 连接物理引擎（GUI模式）
physicsClient = p.connect(p.GUI)

# 设置搜索路径（用于加载默认模型）
p.setAdditionalSearchPath(pybullet_data.getDataPath())

# 设置重力
p.setGravity(0, 0, -9.8)

# 加载地面
planeId = p.loadURDF("plane.urdf")

# 加载一个立方体
startPos = [0, 0, 1]
startOrientation = p.getQuaternionFromEuler([0, 0, 0])
boxId = p.loadURDF("cube.urdf", startPos, startOrientation)

# 仿真循环
for i in range(1000):
    p.stepSimulation()
    time.sleep(1./240.)  # 240Hz仿真频率

# 断开连接
p.disconnect()

13.5.3 加载四足机器人模型

import pybullet as p
import pybullet_data
import time
import numpy as np

# 连接
p.connect(p.GUI)
p.setAdditionalSearchPath(pybullet_data.getDataPath())
p.setGravity(0, 0, -9.8)

# 加载地面
planeId = p.loadURDF("plane.urdf")

# 加载四足机器人（使用示例模型）
# 注意：这里使用的是PyBullet自带的Laikago模型
robotId = p.loadURDF("laikago/laikago_toes.urdf", [0, 0, 0.5])

# 获取机器人信息
numJoints = p.getNumJoints(robotId)
print(f"关节数量: {numJoints}")

# 打印关节信息
for i in range(numJoints):
    info = p.getJointInfo(robotId, i)
    print(f"关节{i}: {info[1].decode('utf-8')}, 类型: {info[2]}")

# 简单仿真
for _ in range(2000):
    p.stepSimulation()
    time.sleep(1./240.)

p.disconnect()

13.6 简单步态控制

13.6.1 正弦波步态生成

最简单的步态：用正弦函数控制关节

import pybullet as p
import pybullet_data
import time
import numpy as np

# 初始化
p.connect(p.GUI)
p.setAdditionalSearchPath(pybullet_data.getDataPath())
p.setGravity(0, 0, -9.8)
p.loadURDF("plane.urdf")

# 加载机器人
robotId = p.loadURDF("laikago/laikago_toes.urdf", [0, 0, 0.5])

# 定义关节ID（根据模型不同可能需要调整）
# 假设每条腿3个关节：hip, thigh, calf
leg_joints = {
    'LF': [0, 1, 2],    # 前左腿
    'RF': [3, 4, 5],    # 前右腿
    'LH': [6, 7, 8],    # 后左腿
    'RH': [9, 10, 11]   # 后右腿
}

def simple_gait(t, leg_name, frequency=1.0):
    """
    生成简单的正弦波步态
    t: 时间
    leg_name: 'LF', 'RF', 'LH', 'RH'
    """
    # 不同腿的相位差（实现Trot步态）
    phase_offset = {
        'LF': 0,
        'RH': 0,        # 与LF同相位（对角线）
        'RF': np.pi,    # 相位差180度
        'LH': np.pi     # 与RF同相位（对角线）
    }

    phase = phase_offset[leg_name]

    # 关节角度（简化版）
    hip_angle = 0  # 髋关节保持中立
    thigh_angle = 0.3 * np.sin(2 * np.pi * frequency * t + phase)
    calf_angle = -0.6 * np.sin(2 * np.pi * frequency * t + phase)

    return [hip_angle, thigh_angle, calf_angle]

# 仿真循环
t = 0
dt = 1./240.

for _ in range(5000):
    # 为每条腿生成目标角度
    for leg_name, joint_ids in leg_joints.items():
        target_angles = simple_gait(t, leg_name, frequency=0.5)

        # 设置关节目标位置（位置控制）
        for joint_id, target_angle in zip(joint_ids, target_angles):
            p.setJointMotorControl2(
                robotId,
                joint_id,
                p.POSITION_CONTROL,
                targetPosition=target_angle,
                force=20  # 最大力矩
            )

    p.stepSimulation()
    time.sleep(dt)
    t += dt

p.disconnect()

13.6.2 Trot步态实现

import pybullet as p
import pybullet_data
import time
import numpy as np
import math

class QuadrupedController:
    """简单的四足控制器"""

    def __init__(self, robot_id):
        self.robot_id = robot_id

        # 关节ID（需要根据实际模型调整）
        self.leg_joints = {
            'LF': [0, 1, 2],
            'RF': [3, 4, 5],
            'LH': [6, 7, 8],
            'RH': [9, 10, 11]
        }

        # 步态参数
        self.stance_height = 0.3  # 站立高度
        self.step_height = 0.05   # 抬腿高度
        self.step_length = 0.1    # 步长

    def trot_gait(self, t, leg_name, frequency=1.0):
        """
        Trot步态生成
        """
        # 相位（对角腿同相）
        if leg_name in ['LF', 'RH']:
            phase = 0
        else:  # RF, LH
            phase = np.pi

        # 步态周期位置
        cycle_phase = (2 * np.pi * frequency * t + phase) % (2 * np.pi)

        # 摆动相 vs 支撑相
        if cycle_phase < np.pi:  # 摆动相（腿抬起）
            progress = cycle_phase / np.pi
            x = self.step_length * (progress - 0.5)
            z = self.step_height * np.sin(np.pi * progress)
        else:  # 支撑相（腿着地）
            progress = (cycle_phase - np.pi) / np.pi
            x = self.step_length * (0.5 - progress)
            z = 0

        # 逆运动学（简化版）
        y = 0  # 横向位置
        hip = 0

        # 大腿和小腿角度（简化计算）
        l_thigh = 0.2  # 大腿长度
        l_calf = 0.2   # 小腿长度
        target_height = self.stance_height + z

        # 简化逆运动学
        thigh = np.arctan2(x, target_height)
        calf = -2 * thigh

        return [hip, thigh, calf]

    def step(self, t, frequency=1.0):
        """执行一步控制"""
        for leg_name, joint_ids in self.leg_joints.items():
            target_angles = self.trot_gait(t, leg_name, frequency)

            for joint_id, angle in zip(joint_ids, target_angles):
                p.setJointMotorControl2(
                    self.robot_id,
                    joint_id,
                    p.POSITION_CONTROL,
                    targetPosition=angle,
                    force=20
                )

# 主程序
def main():
    # 初始化
    p.connect(p.GUI)
    p.setAdditionalSearchPath(pybullet_data.getDataPath())
    p.setGravity(0, 0, -9.8)
    p.loadURDF("plane.urdf")

    # 加载机器人
    start_orientation = p.getQuaternionFromEuler([math.pi / 2, 0, math.pi / 2]) # Keeps the robot facing forward
    robotId = p.loadURDF("laikago/laikago_toes.urdf", [0, 0, 0.5],start_orientation)

    # 创建控制器
    controller = QuadrupedController(robotId)

    # 仿真
    t = 0
    dt = 1./240.

    print("开始仿真，按Ctrl+C停止...")

    try:
        while True:
            controller.step(t, frequency=0.5)
            p.stepSimulation()
            time.sleep(dt)
            t += dt

    except KeyboardInterrupt:
        print("仿真结束")

    p.disconnect()

if __name__ == '__main__':
    main()

13.7 进阶话题（了解即可）

13.7.1 控制方法对比

13.7.2 从仿真到实物（Sim-to-Real）

Sim2Real的挑战：

仿真环境                 实物环境
┌──────────┐            ┌──────────┐
│ 完美模型 │            │ 模型误差 │
│ 无噪声   │    ≠      │ 传感噪声 │
│ 精确控制 │            │ 延迟抖动 │
└──────────┘            └──────────┘

解决方法：
1. Domain Randomization（领域随机化）
   → 仿真中随机化参数（质量、摩擦力等）

2. 系统辨识（System Identification）
   → 测量实物参数，更新仿真模型

3. 教师-学生网络
   → 仿真中训练教师，实物上部署学生

13.7.3 前沿研究方向

1. 可微仿真：使用可微分物理引擎，梯度优化控制策略
2. 视觉导航：结合视觉感知的自主导航
3. 操作任务：带机械臂的四足机器人
4. 人形机器人：四足技术向双足迁移

13.7.4 🎯 课堂作业：用 AI 辅助编程让机器狗小跑前进

📦 起点代码：examples/quadruped_walk_starter.py

✅ 参考实现：examples/quadruped_walk_reference.py

⏱️ 课堂时长：60–90 分钟（在教室电脑上即可完成，无需 GPU、无需训练）

🧭 任务说明

我把一段"看起来很合理"的机器狗 trot 步态代码（quadruped_walk_starter.py）发给大家。你只要拷贝下来直接运行：

pip install pybullet numpy
python3 quadruped_walk_starter.py

你会看到机器狗启动后瞬间扑街。本次作业就是：

用 AI 辅助编程工具（Cursor / Copilot / ChatGPT / Claude / Gemini ...）， 把这段代码改成机器狗能在地面上稳定向前小跑的版本。

不允许直接抄参考实现，但是允许（鼓励）你"边运行边和 AI 对话，根据机器狗实际表现给出反馈"。

🎓 为什么这是个好的 AI 辅助编程练习？

机器狗仿真同时混合了三类知识，任何一类单独看都不算难，但叠在一起就会让 AI 给出大量"看着合理但跑不通"的方案——这正是真实工程中 AI 辅助编程最常见的场景：

┌──────────────────────────────────────────────────────────┐
│                                                          │
│   设计空间 ──┐                                           │
│   ・步态选什么（trot / creep / pace / bound）            │
│   ・频率、步长、抬腿高度                                  │
│   ・摆动相 vs 支撑相的相位安排                            │
│                                                          │
│              ├──→  AI 给你一段代码                       │
│   物理知识 ──┘     运行 → 摔倒 / 走错方向 / 软脚         │
│   ・刚体动力学、重心、支撑多边形                          │
│   ・PID 整定（force / positionGain）                     │
│   ・摩擦力、惯量、URDF 关节顺序                          │
│                                                          │
│   仿真坑   ──→  observe（看视频）→ describe（描述现象）   │
│   ・启动 PID 爆炸                                        │
│   ・坐标系被 Euler 角颠倒                                │
│   ・关节索引硬编码错位                                   │
│                                                          │
└──────────────────────────────────────────────────────────┘

💡 AI 辅助编程的核心能力，不是"会写提示词"，而是"会把你眼睛看到的物理现象用准确的语言告诉 AI"——这就是这次作业要训练的能力。

🐶 起点代码的 4 个坑（先不告诉学生）

让学生通过和 AI 反复对话，逐个发现并修复这些问题。

📝 一次真实的 AI 辅助调试过程（教学案例）

下面是教师本人在准备这节课时与 Gemini 的完整对话过程。重点不是结论，而是每次"机器狗具体怎么坏"的描述：

关键观察：每一次"前进"的关键，都不是 AI 给出更聪明的算法，而是你给 AI 提供了一个新的物理观察。例如：

• 第 2 轮：贴出"扑街"的截图 → AI 才知道是初始朝向问题
• 第 4 轮："2 秒就倒"这个时间窗口 → AI 才能定位 PID 启动冲击
• 第 6 轮："向前走"和"向后走"的区别 → AI 才能定位坐标轴翻转

🧠 第一性原理：AI 看不到你的屏幕，它只能根据你给的语言重建一个"想象中的世界"。 你给的物理观察越具体、越能区分"哪些假设可以被证伪"，AI 就越能命中真正的 bug。

🛠️ 你需要做的事

步骤 1：把起点代码拷到你自己的作业仓库

# 在你的 ai-robot-XXX 作业仓库里
mkdir -p week13_walk
curl -O https://raw.githubusercontent.com/ai-robot-class/ai-robot-class.github.io/main/examples/quadruped_walk_starter.py
mv quadruped_walk_starter.py week13_walk/
cd week13_walk
pip install pybullet numpy
python3 quadruped_walk_starter.py     # 先看一下机器狗怎么扑街

步骤 2：与 AI 对话，逐步迭代

推荐使用 Cursor（IDE 里直接对话）或 Claude/ChatGPT/Gemini（浏览器）。流程建议：

1. 运行代码 → 观察机器狗行为（站住？摔倒？走哪个方向？）
2. 用自然语言描述给 AI 听，越具体越好
   ✅ 好："机器狗启动 0.5 秒内就 face-plant 了，身体往前栽"
   ❌ 差："代码不工作，帮我修一下"
3. 把 AI 给的修改贴回代码，重新跑
4. 重复 1-3 直到机器狗稳定前进

💡 小技巧：

• 录一段 5–10 秒的屏幕录像 / GIF 截图给 AI（多模态模型可以看图）
• 每一轮把 AI 的修改"逐条解释"给它听，让 AI 解释为什么这么改
• 如果连续 3 轮没进展，主动换一个方向（例如"我觉得不是 IK 的问题，让我们试试 creep gait"）

步骤 3：评估你的最终结果

把你最终调通的代码保存为 quadruped_walk.py，运行：

python3 quadruped_walk.py

合格标准（任选其一即可，越多分越高）：

步骤 4：提交三样东西

在你的作业仓库 week13_walk/ 目录下提交：

week13_walk/
├── quadruped_walk.py            # 最终调通的代码
├── ai_chat_log.md               # 与 AI 的完整对话记录（截图 or 文本，>= 5 轮）
└── reflection.md                # 反思（>= 300 字）

反思（reflection.md）必答 3 个问题

1. 你向 AI 提供的哪一个具体的物理观察让它命中了一个 bug？请贴出来。
2. AI 给你的方案里，有没有出现"看着合理但跑不通"的情况？为什么？
3. 如果不用 AI，纯靠你自己读 PyBullet 文档 + 调试，你估计需要多久？

🆘 实在搞不定怎么办？

不要直接看参考代码，先按下面的 hint 顺序尝试。每个 hint 都对应一个真实的坑：

如果用完所有 hint 还不行，再去看 examples/quadruped_walk_reference.py。但请在 reflection.md 里写明你看了参考代码的哪些部分、为什么自己没想到。

🎬 课堂演示流程（教师参考）

🎯 课堂教学目标不是让所有人都把机器狗调通——能调通的同学享受成就感，没调通的同学通过对照参考代码反思自己的提示词哪里不够具体，两种收获都很重要。

13.7.5 🚀 选修挑战：用强化学习（PPO + Residual）训练机器狗爬楼梯

⚠️ 本节为选修。需要 GPU 或耐心（CPU 训练 6+ 小时），上课时间不要求所有学生完成。 完整代码：week13/quadruped_ppo_residual_stairs.py

本节采用 PPO + residual controller。它不是让神经网络从零发明走路，而是先给机器人一个稳定的 trot 基础步态（就是 §13.7.4 你和 AI 一起调出来的那种），再让 PPO 学习每个关节的小幅修正。

💡 这一节展示了 §13.7.4 之后的下一个阶梯：当手写步态遇到楼梯、跳跃等复杂场景就力不从心了，必须让算法自己学。

本节代码使用（仅供选修）

如果你想尝试本节，按下面顺序把 week13 强化学习仓库加入你的作业：

# 1. fork https://github.com/ai-robot-class/week13 到你自己账号
# 2. 在你自己的作业仓库根目录：
git submodule add https://github.com/<your-github-name>/week13.git week13
mkdir -p reports results
git add .gitmodules week13 reports results
git commit -m "Add week13 RL submodule (optional)"
git push

以后换电脑时初始化 submodule：

git submodule update --init --recursive

为什么用 Residual Controller？

四足机器人爬楼梯不是简单的“往前跑”。如果奖励函数写得不严格，机器人很容易学会投机动作：

• 身体翻倒，但腿抬得比台阶高
• 冲到最后一级附近后摔下去
• 用机身或小腿卡在台阶上，而不是脚掌站稳

所以本课把任务拆成两层：

基础步态生成器（trot）
        ↓
给出 12 个关节的 nominal target
        ↓
PPO 神经网络
        ↓
输出 12 维 residual correction
        ↓
最终关节目标 = 基础步态 + 小幅修正

这样做有三个好处：

严格成功定义

本任务中，“成功”不是身体高度超过台阶，也不是腿翘到台阶上方。必须同时满足：

1. 机身中心到达最后一级台阶区域
2. 机身保持直立，body_up_z > 0.88
3. 至少两只脚趾 toe link 真实接触最后一级台阶
4. 身体、大腿、小腿不能把机器人撑在台阶上
5. 速度和角速度足够小
6. 连续稳定保持约 0.45s

这比“看起来爬上去”严格得多，也更接近真实机器人任务。

程序文件目录

week13/                              # Git submodule: https://github.com/ai-robot-class/week13
├── quadruped_ppo_residual_stairs.py   # PPO + residual controller 主程序
├── run_quadruped_skill_curriculum.py  # 长时间课程学习训练脚本
├── quadruped_training_debug_notes.md  # 本次训练调试记录
├── ppo_run_flat.zip                   # 已训练好的平地跑步模型
├── ppo_residual_stairs.zip            # 已训练好的低台阶模型（三阶进步片段来自它）
├── quadruped_rl_stairs.py             # 早期 CMA-ES 爬楼梯基线
└── quadruped_rl_slope.py              # 斜坡步态示例

images/week13/
├── quadruped_stairs_three_steps_progress.gif
├── quadruped_training_reward_curve.png
└── quadruped_progress_*.gif           # 训练过程精选动图

content/
└── week13.md                          # 本讲义

主程序内部结构：

quadruped_ppo_residual_stairs.py
├── build_stairs()                     # 创建楼梯环境
├── gait_targets()                     # 基础 trot 步态生成器
├── ResidualStairsEnv                  # Gymnasium 环境封装
│   ├── observation_space              # 姿态、速度、关节、接触、相位
│   ├── action_space                   # 12 维 residual action
│   ├── _reward_done()                 # 奖励与严格成功判定
│   └── render()                       # 录制演示视频
├── train()                            # stable-baselines3 PPO 训练
└── demo()                             # 加载模型并演示

关键代码思想

1. 基础步态 + residual action

base = gait_targets(self.t, leg, self.gait)
targets = base + residual[idx : idx + 3]

PPO 输出的是小幅修正，而不是完整关节角：

ACTION_SCALE = np.array([0.10, 0.18, 0.22] * 4)
residual = action * ACTION_SCALE

2. 观测空间

策略网络可以看到：

• 机身位置、高度、速度、角速度
• 机身朝上方向 body_up_z
• gait phase 的 sin/cos
• 12 个关节角与关节速度
• 4 个脚趾是否接触地面
• 上一帧 action
• 距离最后一级台阶还差多少

3. 成功判定：必须脚踩最终台阶

stable_on_top = (
    STAIR_TOP_X - SUCCESS_X_MARGIN <= pos[0] <= STAIR_TOP_X + 0.08
    and climb >= STAIR_TOP_HEIGHT - SUCCESS_HEIGHT_TOL
    and body_up_z > 0.88
    and toe_contacts >= 2
    and not bad_body_contact
    and speed < 0.55
    and spin < 1.2
)

本地运行

安装依赖：

pip install pybullet numpy gymnasium stable-baselines3 torch opencv-python

如果只想看训练成果，不需要重新训练，直接加载我们已经训练好的模型即可。

方法 A：直接使用训练成果

演示平地跑步模型：

python3 week13/quadruped_ppo_residual_stairs.py demo \
    --task run \
    --model week13/ppo_run_flat.zip \
    --steps 500 \
    --gui

录制平地跑步视频：

python3 week13/quadruped_ppo_residual_stairs.py demo \
    --task run \
    --model week13/ppo_run_flat.zip \
    --steps 500 \
    --record week13/student_run_demo.mp4

演示低台阶模型：

python3 week13/quadruped_ppo_residual_stairs.py demo \
    --task stairs \
    --model week13/ppo_residual_stairs.zip \
    --stair_steps 4 \
    --step_height 0.03 \
    --init_x 0.00 \
    --steps 500 \
    --gui

录制低台阶视频：

python3 week13/quadruped_ppo_residual_stairs.py demo \
    --task stairs \
    --model week13/ppo_residual_stairs.zip \
    --stair_steps 4 \
    --step_height 0.03 \
    --init_x 0.00 \
    --steps 500 \
    --record week13/student_stairs_demo.mp4

week13/ppo_residual_stairs.zip 不是“完美爬完楼梯”的模型，而是本次训练中能明显爬上约三阶低台阶的代表模型。它适合作为课堂讨论材料：为什么已经有进步，但还没达到严格成功？

方法 B：学生自己从头训练

推荐先按技能分阶段训练，不要直接训练楼梯。

第一步：平地稳定跑步

python3 week13/quadruped_ppo_residual_stairs.py train \
    --task run \
    --timesteps 300000 \
    --num_envs 8 \
    --batch_size 2048 \
    --curriculum \
    --model week13/student_run_flat.zip

第二步：加载跑步模型，训练低平台跳跃

python3 week13/quadruped_ppo_residual_stairs.py train \
    --task jump \
    --load_model week13/student_run_flat.zip \
    --timesteps 400000 \
    --num_envs 8 \
    --batch_size 2048 \
    --curriculum \
    --model week13/student_jump_low.zip

第三步：加载跳跃模型，训练低台阶

python3 week13/quadruped_ppo_residual_stairs.py train \
    --task stairs \
    --load_model week13/student_jump_low.zip \
    --timesteps 500000 \
    --num_envs 8 \
    --batch_size 2048 \
    --curriculum \
    --model week13/student_stairs_low.zip

这里推荐默认打开 --curriculum。程序会先训练平地跑步，再训练低平台跳跃，最后训练“离台阶很近的低台阶”，并逐步把机器人起点往后拉、增加台阶数量。直接从远距离 5cm 完整楼梯开始训练太难，容易陷入“刚接近第一阶就摔倒”的局部最优。

方法 C：从我们的模型继续训练

如果学生想在已有成果上继续改进，可以从 ppo_residual_stairs.zip 接着训练：

python3 week13/quadruped_ppo_residual_stairs.py train \
    --task stairs \
    --load_model week13/ppo_residual_stairs.zip \
    --timesteps 300000 \
    --num_envs 8 \
    --batch_size 2048 \
    --curriculum \
    --model week13/student_stairs_continue.zip

训练后录制新模型：

python3 week13/quadruped_ppo_residual_stairs.py demo \
    --task stairs \
    --model week13/student_stairs_continue.zip \
    --stair_steps 4 \
    --step_height 0.03 \
    --init_x 0.00 \
    --steps 500 \
    --record week13/student_stairs_continue.mp4

方法 D：长时间自动调试

如果要连续调试 10 小时并自动整理视频，可以运行：

python3 week13/run_quadruped_skill_curriculum.py \
    --hours 10 \
    --num_envs 8

该脚本会循环执行 run -> jump -> stairs，每个阶段保存模型、录制 demo 视频、解析 episode 结果，并把当前最重要的视频整理到 week13/rl_runs/<时间戳>/important_videos/。

学生提交作业时，建议至少提交三样东西：

1. 训练或继续训练后的模型 .zip
2. 一段 demo 视频 .mp4
3. 简短记录：奖励函数改了什么、失败模式是什么、是否比原模型更稳定

训练时间预期

注意：PyBullet 是 CPU 物理仿真，不能像 Isaac Gym 那样一次跑几千只机器狗。PPO 能力更强，但训练时间也会更长。

本次连续训练记录

本次实测从“平地跑步 -> 低平台跳跃 -> 低台阶上楼”连续训练约 7 小时 22 分钟 后手动停止。训练输出保存在：

week13/rl_runs/20260520_015053_10h/

训练完成了 12 轮完整循环，并开始第 13 轮平地跑步。重要视频已自动整理到：

week13/rl_runs/20260520_015053_10h/important_videos/

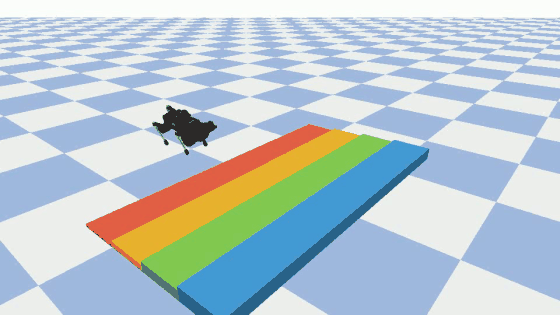

PPO + residual controller 连续训练后的楼梯片段：机器人已经能明显向前爬上约三阶低台阶，但还没有达到“最终台阶稳定站住”的严格成功标准。

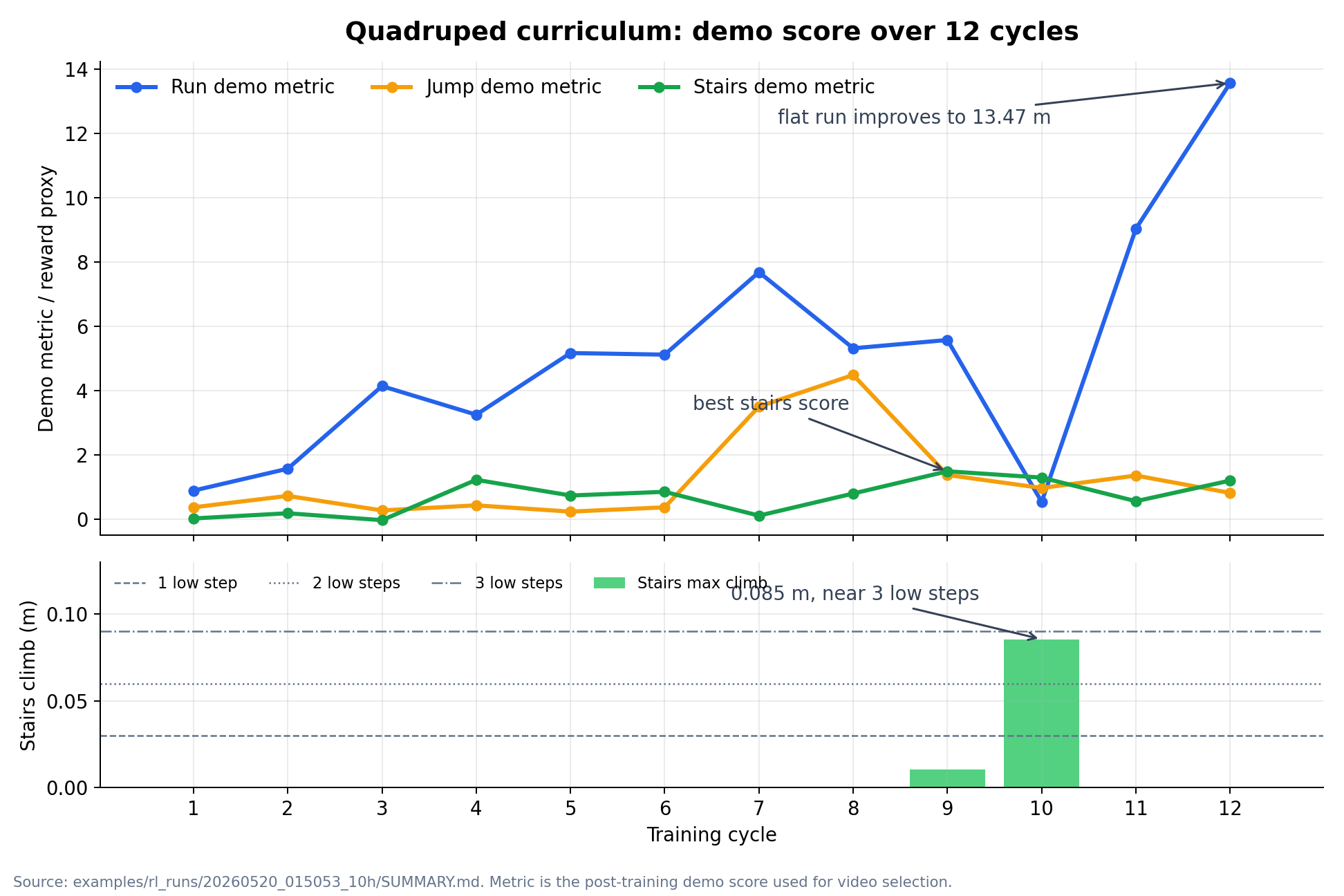

训练过程中，demo 评估指标整体呈现出明显的阶段性提升。尤其是平地跑步从第 1 轮的 0.89 提升到第 12 轮的 13.57；楼梯阶段虽然没有达到最终稳定成功，但第 10 轮的爬升高度已经接近三阶低台阶。

训练 12 轮后的评估曲线：上图是每轮 demo 的 reward proxy / metric，下图是楼梯阶段最大爬升高度。虚线分别表示一阶、二阶、三阶低台阶高度。

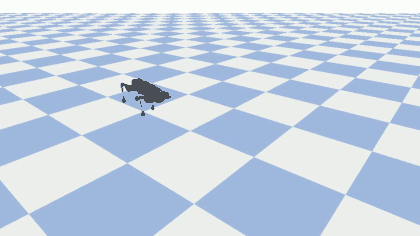

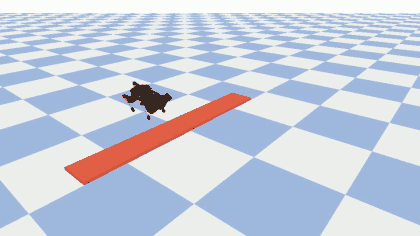

下面五个片段展示了这次训练从失败到进步的过程：

第 10 轮 stairs demo 是这次训练中最值得保留的进步片段。按当前低台阶高度 0.03 m 计算，0.085 m 的最大爬升已经接近三阶高度；从视频上看，机器人不再只是原地翻倒或抬腿，而是能借助向前运动爬上连续台阶。不过，严格成功标准仍然要求机器人到达最终台阶区域后保持直立、脚趾稳定接触台阶并停住，因此它还不能算“完整完成楼梯任务”。

这次训练的主要经验是：

1. 区分“明显进步”和“严格成功”：能爬上约三阶低台阶是重要进步；但严格成功必须同时满足身体在最终台阶附近、身体保持直立、至少两个脚趾稳定接触最终台阶、没有翻倒或身体撞台阶。
2. 先会跑，再谈跳，再谈上楼：直接训练楼梯会让策略学到“向前扑、抬腿、翻倒”的投机行为，而不是稳定运动。
3. 奖励必须区分前进和稳定前进：只奖励 x 方向距离会鼓励机器人低姿态冲出去，因此需要同时约束 body_up_z、横向漂移、角速度、身体高度和脚接触。
4. 当前 residual controller 仍偏弱：基础 gait 本身不够稳定时，PPO 只学习小幅 residual 很难补出完整跑步、跳跃和上楼能力。
5. 视频审查比数值指标更可靠：本次多次出现指标看似进步，但视频中实际是翻倒、滑行或抬脚误判，因此训练脚本必须保存 demo 视频作为判断依据。

后续如果继续改进，建议先把目标缩小为：平地跑步 episode 全程不摔倒；然后训练单次低平台跳跃；最后再进入多级台阶。必要时可以引入更强的基础控制器，例如手写站立控制、足端轨迹跟踪、模仿学习，或者切换到 Isaac Lab / MuJoCo MJX 进行更大规模并行训练。

扩展挑战

1. 课程学习：调整 --curriculum 的阶段，让初始距离、台阶高度、台阶数量、摩擦力逐步变难
2. 奖励改进：加入能耗惩罚、身体平稳奖励、脚滑惩罚
3. 观测增强：加入台阶高度图或前方深度相机
4. 鲁棒性训练：随机摩擦力、机器人质量、关节延迟
5. 迁移到 GPU 仿真：用 Isaac Lab 或 MuJoCo MJX 做大规模并行训练

13.8 工业级仿真平台 — MATRiX（课堂演示 / 选修）

让大家看看产业界、研究院在用的高保真仿真平台是什么样的

13.8.1 MATRiX 是什么

MATRiX 是中山智能机器人研究院（ZSIBOT）开源的四足机器人仿真平台：

MATRiX = MuJoCo（物理）+ Unreal Engine 5（渲染）+ CARLA（场景）

┌─────────────────────────────────────────────────────────────┐
│                                                             │
│   物理仿真层    →    MuJoCo（高精度、关节动力学）          │
│        ↓                                                    │
│   通信中间件    →    ROS2 Humble（话题、服务）              │
│        ↓                                                    │
│   视觉渲染层    →    Unreal Engine 5（光线追踪、超写实）   │
│        ↓                                                    │
│   场景库        →    CARLA（自动驾驶场景、城市/野外）      │
│                                                             │
└─────────────────────────────────────────────────────────────┘

13.8.2 与 PyBullet 的对比

13.8.3 硬件要求（必读）

⚠️ 完整 MATRiX 必须有独立 NVIDIA 显卡才能运行

📝 没有独显的同学：本课不强制要求安装 MATRiX。课堂上看演示即可，作业用 PyBullet 完成。

13.8.4 Docker 快速部署（仅供有显卡同学）

# 1. 安装 NVIDIA Container Toolkit（让 Docker 能用 GPU）
distribution=$(. /etc/os-release;echo $ID$VERSION_ID)
curl -s -L https://nvidia.github.io/libnvidia-container/gpgkey | sudo apt-key add -
curl -s -L https://nvidia.github.io/libnvidia-container/$distribution/libnvidia-container.list \
  | sudo tee /etc/apt/sources.list.d/nvidia-container-toolkit.list
sudo apt update && sudo apt install -y nvidia-container-toolkit
sudo systemctl restart docker

# 2. 拉取 MATRiX 代码并构建（需要联网下载 ~10GB 资源包）
git clone https://github.com/ZSIBOT/MATRIX.git
cd MATRIX
bash scripts/install_deps.sh

# 3. 下载发布资源（基础包 + 运行时 + 地图）
bash scripts/release_manager/install_chunks.sh 0.1.2

# 4. 验证环境
bash scripts/check_env.sh runtime

# 5. 启动仿真
./bin/sim_launcher

💡 网络问题：如果 ROS apt 源不可达，使用 ROSAPTREPOURL=<镜像> 环境变量。 如果 aria2/wget 报 TLS 错误，加 SKIPARIA2=1 跳过加速。

13.8.5 课堂演示流程（建议 8-10 分钟）

👨‍🏫 教师指南：在带独显的笔记本上提前安装好 MATRiX，课堂现场演示

演示脚本

[0:00 - 0:30] 介绍 MATRiX 的定位
  "我们前面学的 PyBullet 是教学版仿真，
   现在给大家看一下产业界、研究院用的工业级仿真平台 —— MATRiX"

[0:30 - 2:00] 启动 sim_launcher，展示界面
  - 演示机器人选择（Unitree Go1 / Go2 / 自定义）
  - 演示地图选择（城市 / 工地 / 野外 / 室内）
  - 强调：这是 UE5 实时渲染，光线追踪

[2:00 - 4:00] 启动一个城市场景
  - 让四足机器人在城市街道上漫游
  - 展示相机视角切换（俯瞰 / 第三人称 / 第一人称）
  - 强调：相机/LiDAR 数据可以通过 ROS2 topic 接入

[4:00 - 6:00] 用手柄/键盘控制机器人
  - 让学生看到响应感
  - 强调：物理基于 MuJoCo，运动学约束真实

[6:00 - 8:00] 展示 ROS2 接入
  - 开另一个终端：rqt 看 topic 列表
  - 启动一个 SLAM 或导航节点
  - 强调："和我们前几周学的 ROS2 完全兼容"

[8:00 - 10:00] 总结 & Q&A
  - 为什么用 UE5？→ 视觉模型可以训练成更接近真实
  - Sim2Real 怎么做？→ Domain Randomization 在这里设置
  - 学生可以做什么？→ 留作业：思考如何用 PyBullet 仿真训练，
                       再迁移到 MATRiX 这种高保真仿真验证

演示前检查清单

• [ ] 笔记本电源接好（UE5 + GPU 很耗电）
• [ ] 提前 bash scripts/release_manager/install_chunks.sh 0.1.2 完成
• [ ] 提前下载 2-3 个常用地图（避免现场下载）
• [ ] 测试投影分辨率（UE5 高分辨率渲染流畅度）
• [ ] 准备一个手柄（演示效果更好）
• [ ] 录屏软件（备份录像，作为下次离线播放）

13.8.6 选修拓展任务

适合电脑有独显的同学（可作为期末项目加分）：

1. 场景搭建：用 MATRiX 自定义场景（按 Custom Scene Guide）
2. 数据采集：在 MATRiX 中跑机器人，采集相机/LiDAR 数据用于训练
3. Sim2Real 对比：同一控制策略在 PyBullet 和 MATRiX 中跑，对比效果
4. 多机器人协同：参考 Multi-Robot Tutorial

没有独显的同学也能做的扩展：

1. MuJoCo 学习（CPU 即可）：pip install mujoco，跑 MuJoCo 自带 4 足模型
2. 看 MATRiX 源码：阅读 src/ 目录理解工业级仿真器的架构
3. 写技术对比报告：PyBullet / MuJoCo / Gazebo / MATRiX 的差异分析

13.8.7 进一步学习

• 📚 MATRiX 官方文档
• 💬 MATRiX 微信社区（README 中扫码）
• 🎬 课堂演示录像（教师上传到课程仓库的 demos/ 目录）
• 🔬 MuJoCo 官网 - MATRiX 的物理核心
• 🎮 Unreal Engine 学习路径

13.9 课后深造 — 深蓝学院课程推荐

🎓 本课只是机器人/AI 的入门。想真正进入这个领域，强烈推荐去 深蓝学院（ShenLan XueYuan） 系统学习。

13.9.1 关于深蓝学院

深蓝学院 是国内最大、最专业的机器人 / 无人驾驶 / 计算机视觉在线教育平台之一：

• 👨‍🏫 讲师阵容：高校教授（清华、北大、浙大、上交、港中文等）+ 工业界专家（百度 Apollo、华为、小马智行、文远知行、Momenta 等）
• 📚 课程深度：从基础理论到工业级项目，配套有论文阅读、代码实战、答辩等
• 🎓 学习方式：直播 + 录播，配有专属答疑群、助教
• 🏆 优势：每个课程都有对应的工业实战项目，学完直接可以做项目/写论文/进大厂

13.9.2 与本课程对应的推荐课程

按你在本课程的兴趣方向推荐：

🤖 机器人方向（对应 Week 4-5, 13）

👁️ 计算机视觉方向（对应 Week 9-12）

🚗 自动驾驶方向（对应 Week 6 KITTI）

🧠 AI / 大模型方向（前沿）

13.9.3 学习路径建议

根据你的期末项目方向，推荐三条学习路径：

🛤️ 路径 A：移动机器人方向

本课程 → ROS 入门精通 → 视觉 SLAM 基础 → 视觉 SLAM 进阶
       → 机器人运动规划 → 强化学习与机器人控制

适合：想做服务机器人、四足机器人、巡检机器人
就业：宇树、云深处、追觅、智元等

🛤️ 路径 B：自动驾驶方向

本课程 → 自动驾驶感知与定位 → BEV 感知与 Transformer
       → 决策规划与控制 → 端到端自动驾驶

适合：想做无人车感知/规控
就业：小马智行、文远知行、Momenta、华为车 BU、特斯拉等

🛤️ 路径 C：具身智能方向（最热门）

本课程 → 深度学习与CV → 大语言模型原理与实战
       → 具身智能（Embodied AI）→ VLA 模型实战

适合：想做人形机器人、家庭机器人
就业：宇树人形、银河通用、星动纪元、智元、 Figure AI、Physical Intelligence

13.9.4 学习方法建议

💡 老师过来人的经验

1. 不要一上来就报 5 门课 先选 1 门自己最感兴趣的深耕，比如做完 SLAM 课程的所有作业，远比看 5 门课的录播有用

2. 跟着课程动手写代码 不要看视频，看完就忘。一定要在自己机器上跑通每个 demo

3. 结合论文阅读 深蓝学院每门课会推荐相关论文，把核心论文当作课程教材读

4. 加群提问 + 找人组队 学习社区是最大资产，跟同学一起做项目、互相 review 代码

5. 定期输出 写技术博客（CSDN/知乎/掘金/Notion），把学到的东西讲明白才是真学会了

13.9.5 其他优秀学习资源

除了深蓝学院，这些也值得参考：

13.9.6 关于继续读研 / 就业

如果学完深蓝学院的 2-3 门课程，你已经具备：

• ✅ 能独立完成一个机器人/AI 小项目
• ✅ 能读懂 SLAM/感知/规划的经典论文
• ✅ 简历上可以写出有内容的项目经历
• ✅ 面试时能聊清楚技术细节

这就足够：

• 🎓 申请国内外机器人/CV 方向硕博
• 💼 进入互联网/机器人/自动驾驶大厂
• 🚀 参加机器人竞赛（RoboMaster、RoboCup、CCFRC 等）
• 🏆 申请 GSoC、字节夏令营等

13.10 项目开发指导

13.10.1 项目开发检查清单

阶段1：基础搭建（应在第12周完成）

• [ ] GitHub仓库创建
• [ ] 开发环境配置（ROS2/OpenCV/YOLO等）
• [ ] 基本框架代码
• [ ] README.md初稿

阶段2：核心功能实现（第13周重点）

• [ ] 核心算法实现
• [ ] ROS2节点编写
• [ ] 基本功能测试
• [ ] 代码注释补充

阶段3：测试与完善（第13周末）

• [ ] 功能完整性测试
• [ ] 边界情况测试
• [ ] 性能优化
• [ ] Bug修复

阶段4：文档与演示（第14周或答辩前）

• [ ] README.md完善
• [ ] 录制演示视频（2-5分钟）
• [ ] 准备答辩PPT（可选）
• [ ] 代码整理提交

13.10.2 常见问题解答（FAQ）

Q1: 如何在没有真实机器人的情况下测试？

A: 使用仿真环境

# 选项1: Gazebo仿真
ros2 launch turtlebot3_gazebo turtlebot3_world.launch.py

# 选项2: PyBullet仿真
python3 quadruped_sim.py

# 选项3: 使用录制的视频/数据
ros2 bag play recorded_data.bag

Q2: OpenCV找不到摄像头怎么办？

A: 使用视频文件或图片

# 方法1: 使用视频文件
cap = cv2.VideoCapture('test_video.mp4')

# 方法2: 使用图片序列
img = cv2.imread('test_image.jpg')

# 方法3: 检查摄像头索引
for i in range(5):
    cap = cv2.VideoCapture(i)
    if cap.isOpened():
        print(f"摄像头{i}可用")
        break

Q3: ROS2节点通信失败？

A: 调试步骤

# 1. 检查节点是否运行
ros2 node list

# 2. 检查话题是否发布
ros2 topic list
ros2 topic echo /your_topic

# 3. 检查消息类型
ros2 interface show sensor_msgs/msg/Image

# 4. 查看节点信息
ros2 node info /your_node

Q4: YOLO检测太慢？

A: 性能优化方法

# 方法1: 使用更小的模型
model = YOLO('yolov8n.pt')  # n < s < m < l

# 方法2: 降低图像分辨率
img = cv2.resize(img, (640, 480))

# 方法3: 跳帧处理
frame_count = 0
if frame_count % 3 == 0:  # 每3帧处理一次
    results = model(frame)
frame_count += 1

# 方法4: 使用GPU（如果有）
model = YOLO('yolov8n.pt')
model.to('cuda')

Q5: GitHub提交遇到问题？

A: 常用Git命令

# 克隆仓库
git clone https://github.com/username/repo.git

# 查看状态
git status

# 添加文件
git add .

# 提交
git commit -m "实现颜色检测功能"

# 推送
git push

# 如果遇到冲突
git pull
# 解决冲突后再push

13.10.3 项目展示准备

演示视频录制要点

1. 时长: 2-5分钟

2. 内容结构:

   - 开场（10秒）：项目名称、团队成员
   - 功能演示（1-2分钟）：展示核心功能
   - 技术介绍（1分钟）：使用的技术栈
   - 结果展示（30秒）：效果截图/数据
   - 总结（20秒）：总结与展望


3. 录制工具:

   • Windows: Xbox Game Bar (Win+G)
   • Mac: QuickTime Player
   • Linux: SimpleScreenRecorder
   • 全平台: OBS Studio

4. 注意事项:

   • 声音清晰（可后期配音）
   • 画面流畅（建议30fps）
   • 突出重点功能
   • 展示实际效果

README.md模板

# 项目名称

**团队成员**: XXX, YYY, ZZZ

## 项目简介

简要描述项目目标和功能（2-3句话）

## 功能特性

- [x] 功能1：xxx
- [x] 功能2：xxx
- [ ] 功能3（扩展）：xxx

## 技术栈

- ROS2 Humble
- OpenCV 4.x
- YOLO v8
- Python 3.10

## 快速开始

### 安装依赖

\`\`\`bash
pip install -r requirements.txt
\`\`\`

### 运行

\`\`\`bash
# 启动ROS2节点
ros2 run your_package your_node

# 或使用launch文件
ros2 launch your_package main.launch.py
\`\`\`

## 项目结构

\`\`\`
project/
├── src/              # 源代码
│   ├── detector.py   # 检测模块
│   └── controller.py # 控制模块
├── launch/           # ROS2启动文件
├── config/           # 配置文件
├── docs/             # 文档
│   └── demo.mp4      # 演示视频
└── README.md
\`\`\`

## 演示视频

[点击观看演示视频](docs/demo.mp4)

或

![演示GIF](docs/demo.gif)

## 运行效果

![效果图1](docs/result1.png)
![效果图2](docs/result2.png)

## 遇到的问题与解决方案

### 问题1: xxx
**解决方案**: xxx

### 问题2: xxx
**解决方案**: xxx

## 未来改进

- [ ] 改进1
- [ ] 改进2

## 参考资料

1. [参考链接1](https://...)
2. [参考链接2](https://...)

## 致谢

感谢老师的指导和同学的帮助！

13.10.4 项目评分细则

加分项：

• 🌟 开源贡献（+5分）
• 🌟 创新性强（+5分）
• 🌟 实际部署（+10分）
• 🌟 技术难度高（+5分）

本周作业

✅ 必做

📦 提交清单

最终提交内容：

提交到GitHub仓库：
✓ 完整源代码
✓ README.md
✓ requirements.txt
✓ 演示视频
✓ 效果截图/数据

提交到课程平台：
✓ GitHub仓库链接
✓ 演示视频链接
✓ 项目报告PDF（可选）

参考资料

四足机器人

1. 教材:

   • 《腿足机器人导论》 - MIT Press
   • 《动态行走机器人》 - Springer

2. 开源项目:

   • Unitree SDK
   • Stanford Pupper
   • OpenQuadruped

3. 论文:

   • "Learning Quadrupedal Locomotion over Challenging Terrain" (MIT, 2020)
   • "RMA: Rapid Motor Adaptation for Legged Robots" (Berkeley, 2021)

PyBullet

• 官方文档
• 快速入门指南
• 示例代码

课程总结

课程知识体系回顾：

┌─────────────────────────────────────────────────────────────┐
│                   AI机器人课程                               │
├─────────────────────────────────────────────────────────────┤
│                                                             │
│  Week 1-3: 基础环境                                         │
│  ├── WSL + Ubuntu + ROS2                                   │
│  ├── Git + GitHub + VSCode                                 │
│  └── 命令行操作                                            │
│                                                             │
│  Week 4-8: 机器人基础                                       │
│  ├── Python编程                                            │
│  ├── 机器人运动学                                          │
│  ├── 传感器与数据处理                                      │
│  ├── Docker容器                                            │
│  └── Markdown文档                                          │
│                                                             │
│  Week 9: 数学基础（网课）                                   │
│  ├── 线性代数：矩阵、变换                                   │
│  ├── 运动学：正逆运动学、雅可比                             │
│  └── 视觉数学：卷积、特征提取                               │
│                                                             │
│  Week 10-11: AI视觉                                        │
│  ├── YOLO目标检测                                          │
│  └── Sort目标追踪                                          │
│                                                             │
│  Week 12-13: 综合应用                                       │
│  ├── OpenCV视觉处理                                        │
│  ├── 语音识别/合成                                         │
│  ├── 四足机器人入门                                        │
│  └── 期末项目实战                                          │
│                                                             │
└─────────────────────────────────────────────────────────────┘

寄语

🎓 恭喜你完成了AI机器人课程的学习！

从零开始，你已经掌握了：

• Linux命令行与ROS2基础
• 计算机视觉与深度学习
• 机器人控制的数学原理
• 实际项目开发能力

这只是开始，机器人和AI的世界还有更多精彩等待探索！

下一步建议：

1. 深入学习某个感兴趣的方向（视觉/控制/规划）
2. 参加机器人竞赛（RoboCup、ICRA等）
3. 阅读前沿论文，关注ICRA、IROS、RSS会议
4. 为开源项目贡献代码
5. 考虑研究生深造或相关领域工作

保持联系：

• 课程GitHub: ai-robot-class
• 课程网站: course.a-real.me

祝未来一切顺利，期待你在AI机器人领域的精彩表现！🚀

第13周结束！课程完成！

期末项目加油，我们答辩见！
