第6周：闭环控制初探
课时: 6小时（第一次课3小时 + 第二次课3小时）
📋 本周课程表
| 次序 | 时间 | 主题 | 内容 |
|---|---|---|---|
| 第1次 | 3小时 | 闭环控制原理 | 什么是闭环控制、反馈原理 |
| 第2次 | 3小时 | 避障逻辑实现 | 简单避障编程、实验 |
第一次课：闭环控制原理（3小时）
⏱️ 时间分配
| 环节 | 时间 | 内容 |
|---|---|---|
| 复习 | 20分钟 | 上周内容回顾 |
| 讲解 | 60分钟 | 开环vs闭环 |
| 讲解 | 60分钟 | 反馈控制原理 |
| 茶歇 | 10分钟 | 休息 |
| 演示 | 30分钟 | 演示简单闭环 |
2.3.1 什么是闭环控制（60分钟）
开环控制系统
开环 = 只管发送命令，不管结果
开环控制：
┌──────────┐ 命令 ┌──────────┐
│ 控制器 │ ─────────────► │ 执行器 │ ──────► 机器人
└──────────┘ └──────────┘
▲ │
│ │
│ 结果如何？不知道！ │
│ │
└─────────────────────────┘
特点：
• 简单
• 不管结果
• 适用于精度要求不高的场景
闭环控制系统
闭环 = 发送命令后，检查结果，根据误差调整
闭环控制（反馈控制）：
┌──────────┐ 命令 ┌──────────┐
│ 控制器 │ ─────────────► │ 执行器 │ ──────► 机器人
└──────────┘ └──────────┘
▲ │
│ ▼
│ ┌──────────┐
│ │ 传感器 │
│ └────┬─────┘
│ │
│ 测量位置/速度
│ │
│ ▼
│ ┌──────────┐
└─────────────────── │ 比较器 │ ◄── 期望值
└──────────┘
▲
│
设定目标
│
特点：
• 精确
• 能纠正误差
• 复杂但可靠
生活中的闭环控制
| 开环例子 | 闭环例子 |
|---|---|
| 洗衣机定时洗涤 | 空调恒温 |
| 风扇档位 | 电饭煲保温 |
| 手动灌溉 | 自动驾驶 |
2.3.2 传感器数据与控制结合（60分钟）
机器人闭环控制流程
机器人闭环控制流程：
┌─────────────────────────────────────────────────────────────┐
│ │
│ 设定目标 │
│ (如：前进2米) │
│ │ │
│ ▼ │
│ ┌─────────────┐ │
│ │ 控制器 │ ← 计算误差 │
│ │ (PID等) │ 误差 = 目标 - 实际 │
│ └──────┬──────┘ │
│ │ │
│ ▼ 命令 │
│ ┌─────────────┐ │
│ │ 执行器 │ → 发送速度命令 │
│ │ (电机驱动) │ │
│ └──────┬──────┘ │
│ │ │
│ ▼ │
│ ┌─────────────┐ │
│ │ 机器人 │ ← 执行运动 │
│ └──────┬──────┘ │
│ │ │
│ ▼ 测量 │
│ ┌─────────────┐ │
│ │ 传感器 │ → 读取里程计/编码器 │
│ │ (里程计) │ │
│ └─────────────┘ │
│ │ │
│ └──────► 返回"误差计算" ◄── 反馈 │
│ │
└─────────────────────────────────────────────────────────────┘
PID控制器的LaTeX表示
$$u(t) = K_p e(t) + K_i \int_0^t e(\tau) d\tau + K_d \frac{de}{dt}$$
其中：
- $u(t)$ = 控制器输出
- $e(t)$ = 误差 (目标值 - 实际值)
- $K_p$ = 比例增益
- $K_i$ = 积分增益
- $K_d$ = 微分增益
PID控制器简介
PID = Proportional（比例）+ Integral（积分）+ Derivative（微分）
# PID控制公式
# 输出 = Kp * e + Ki * ∫e dt + Kd * de/dt
# 其中：
# e = 误差（目标值 - 实际值）
# Kp = 比例系数（响应速度）
# Ki = 积分系数（消除稳态误差）
# Kd = 微分系数（抑制振荡）
class PIDController:
def __init__(self, kp, ki, kd):
self.kp = kp
self.ki = ki
self.kd = kd
self.error = 0
self.integral = 0
self.derivative = 0
self.last_error = 0
def compute(self, target, actual, dt):
# 计算误差
self.error = target - actual
# 积分项
self.integral += self.error * dt
# 微分项
self.derivative = (self.error - self.last_error) / dt
self.last_error = self.error
# PID输出
output = (self.kp * self.error +
self.ki * self.integral +
self.kd * self.derivative)
return output
第二次课：避障逻辑实现（3小时）
⏱️ 时间分配
| 环节 | 时间 | 内容 |
|---|---|---|
| 复习 | 20分钟 | 闭环控制概念 |
| 讲解 | 40分钟 | 避障逻辑原理 |
| 演示 | 30分钟 | 演示避障 |
| 实践 | 80分钟 | 编程实验 |
| 茶歇 | 10分钟 | 休息 |
| 实践 | 60分钟 | 综合练习 |
2.3.3 简单避障逻辑（40分钟）
避障原理
避障流程：
┌─────────────────┐
│ 开始 │
└────────┬────────┘
│
▼
┌─────────────────┐
│ 读取前方距离 │ ← 传感器测量
└────────┬────────┘
│
▼
┌─────────────────┐
│ 距离 < 阈值？ │ ← 判断
└────────┬────────┘
│
┌──────┴──────┐
│ 是 │ 否
▼ ▼
┌───────────┐ ┌───────────┐
│ 停止 │ │ 继续前进 │
│ 后退 │ └───────────┘
│ 转向 │
└─────┬─────┘
│
▼
┌───────────┐
│ 重新检测 │
└───────────┘
伪代码
伪代码：简单避障
while True:
distance = read_sensor() # 读取传感器
if distance < THRESHOLD: # 如果距离太近
stop() # 停止
backward(0.5) # 后退
turn(90) # 转弯
else: # 否则
forward(1.0) # 继续前进
sleep(0.1)
2.3.4 实现"撞不到墙"（80分钟）
完整避障代码
#!/usr/bin/env python3
"""
简单避障机器人
"""
import rclpy
from rclpy.node import Node
from geometry_msgs.msg import Twist
from sensor_msgs.msg import LaserScan
class BumperRobot(Node):
"""简单避障机器人"""
def __init__(self):
super().__init__('bumper_robot')
# 速度发布者
self.cmd_pub = self.create_publisher(Twist, '/cmd_vel', 10)
# 激光雷达订阅者
self.scan_sub = self.create_subscription(
LaserScan,
'/scan',
self.scan_callback,
10
)
# 参数
self.SAFE_DISTANCE = 0.3 # 安全距离 0.3米
self.FORWARD_SPEED = 0.2 # 前进速度
self.BACK_SPEED = -0.1 # 后退速度
self.TURN_SPEED = 0.5 # 转向速度
# 标志位
self.obstacle_detected = False
# 定时器
self.timer = self.create_timer(0.1, self.control_loop)
self.get_logger().info('避障机器人启动！')

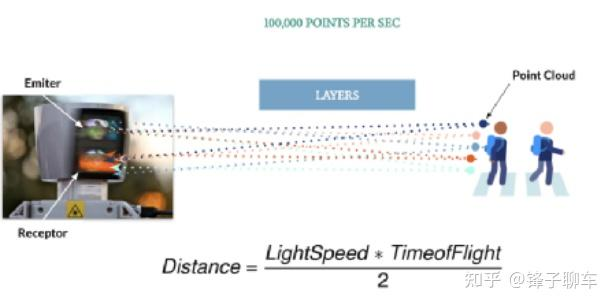

def scan_callback(self, msg):
"""激光雷达回调"""
# 获取前方距离
# 激光雷达前方大约在0度附近
min_distance = min(msg.ranges)
if min_distance < self.SAFE_DISTANCE:
self.obstacle_detected = True
self.get_logger().warn(f'检测到障碍物！距离: {min_distance:.2f}m')
else:
self.obstacle_detected = False
def control_loop(self):
"""控制循环"""
msg = Twist()
if self.obstacle_detected:
# 有障碍物：后退+转向
msg.linear.x = self.BACK_SPEED
msg.angular.z = self.TURN_SPEED
self.get_logger().info('障碍物！后退并转向...')
else:
# 无障碍物：前进
msg.linear.x = self.FORWARD_SPEED
msg.angular.z = 0.0
self.cmd_pub.publish(msg)
def main(args=None):
rclpy.init(args=args)
node = BumperRobot()
try:
rclpy.spin(node)
except KeyboardInterrupt:
pass
finally:
# 停止机器人
msg = Twist()
node.cmd_pub.publish(msg)
node.destroy_node()
rclpy.shutdown()
if __name__ == '__main__':
main()
2.3.5 实验（60分钟）
实验1：测试避障
# 启动Gazebo仿真
ros2 launch turtlebot3_gazebo turtlebot3_world.launch.py
# 运行避障节点
python3 bumper_robot.py
实验2：调整参数
# 调整安全距离
self.SAFE_DISTANCE = 0.5 # 原来是0.3
# 调整速度
self.FORWARD_SPEED = 0.3 # 原来是0.2
实验3：改进避障
# 改进：区分左转还是右转
def control_loop(self):
msg = Twist()
# 获取左右方向的距离
left_dist = min(self.scan_msg.ranges[0:180])
right_dist = min(self.scan_msg.ranges[180:360])
if self.obstacle_detected:
# 向障碍物少的方向转
if left_dist > right_dist:
msg.angular.z = self.TURN_SPEED # 左转
else:
msg.angular.z = -self.TURN_SPEED # 右转
本周实验报告
✅ 验收清单
| 序号 | 实验 | 要求 | 完成 |
|---|---|---|---|
| 1 | 理解开环vs闭环 | 能解释区别 | ☐ |
| 2 | 理解PID控制 | 能说各部分作用 | ☐ |
| 3 | 运行避障代码 | 能看到效果 | ☐ |
| 4 | 调整安全距离 | 观察行为变化 | ☐ |
| 5 | 改进避障逻辑 | 区分左右转 | ☐ |
本周作业
📝 理论题
- 解释什么是闭环控制
- PID控制器各部分的作用是什么？
💻 实践题
- 修改代码，实现遇到障碍物时三次后退+左转
知识点速查表
┌─────────────────────────────────────────────────────────────┐
│ 第6周知识点速查 │
├─────────────────────────────────────────────────────────────┤
│ 概念 │
│ ├── 开环 = 发送命令不管结果 │
│ ├── 闭环 = 反馈控制，根据误差调整 │
│ ├── PID = 比例+积分+微分 │
│ └── 避障 = 检测障碍物 → 停止/转向 │
├─────────────────────────────────────────────────────────────┤
│ 公式 │
│ └── PID输出 = Kp*e + Ki*∫e*dt + Kd*de/dt │
└─────────────────────────────────────────────────────────────┘
参考文献
[1] Åström, K. J., & Hägglund, T. (2006). Advanced PID Control. ISA - The Instrumentation, Systems, and Automation Society. ISBN: 978-1556179426
[2] Ogata, K. (2010). Modern Control Engineering (5th ed.). Prentice Hall. ISBN: 978-0136156734
[3] Levine, W. S. (1996). The Control Handbook. CRC Press. ISBN: 978-0849345960
[4] Franklin, G. F., Powell, J. D., & Emami-Naeini, A. (2015). Feedback Control of Dynamic Systems (7th ed.). Pearson. ISBN: 978-0133496598
📚 课后阅读
下周预告
第7周：复习与实操演练
- 前半学期知识总复习
- 模拟练习
第6周结束！
