第4周：机器人运动学基础（二维）
课时: 6小时（第一次课3小时 + 第二次课3小时）
📋 本周课程表
| 次序 | 时间 | 主题 | 内容 |
|---|---|---|---|
| 第1次 | 3小时 | 坐标系与里程计 | 坐标系概念、世界坐标vs机器人坐标、里程计 |
| 第2次 | 3小时 | 运动学演示实验 | 简单二维运动学演示、实验练习 |
第一次课：坐标系与里程计（3小时）
⏱️ 时间分配
| 环节 | 时间 | 内容 |
|---|---|---|
| 复习 | 20分钟 | 上周内容回顾 |
| 讲解 | 60分钟 | 坐标系概念 |
| 讲解 | 50分钟 | 里程计原理 |
| 茶歇 | 10分钟 | 休息 |
| 演示 | 30分钟 | 实际演示 |
| 总结 | 10分钟 | 本周小结 |

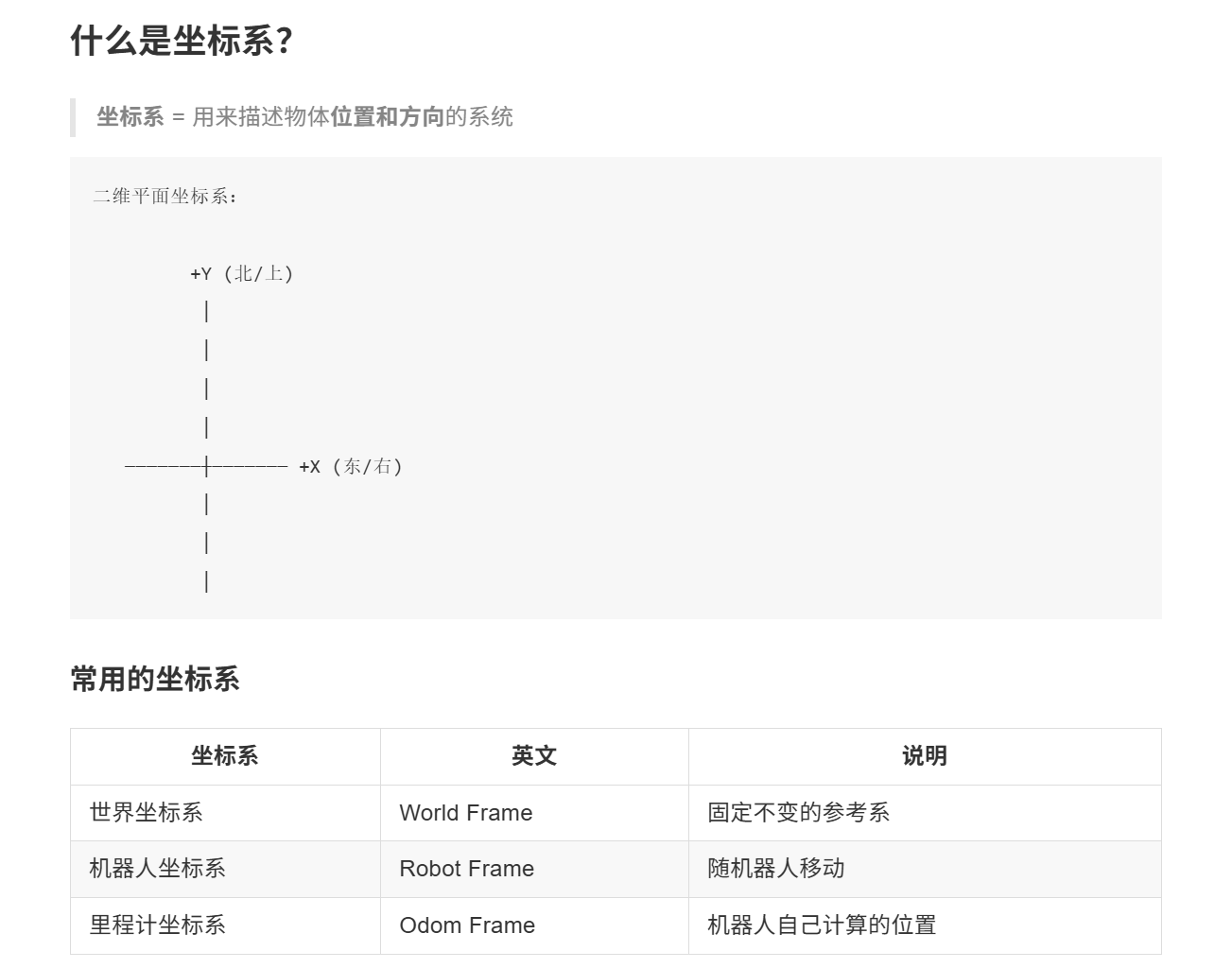

2.1.1 坐标系概念（60分钟）
什么是坐标系？
坐标系 = 用来描述物体位置和方向的系统
二维平面坐标系：
+Y (北/上)
│
│
│
│
───────┼─────── +X (东/右)
│
│
│
常用的坐标系
| 坐标系 | 英文 | 说明 |
|---|---|---|
| 世界坐标系 | World Frame | 固定不变的参考系 |
| 机器人坐标系 | Robot Frame | 随机器人移动 |
| 里程计坐标系 | Odom Frame | 机器人自己计算的位置 |
2D坐标系图示
机器人的位置表示
机器人在世界坐标系中的位置：
+Y
│
┌─────┼─────┐
│ ┌──┴──┐ │
│ │ 🤖 │ │ ← 机器人位置 (x=2, y=1)
│ └──┬──┘ │
└─────┼─────┘
│
+X
坐标表示：
• x = 2 (向右2米)
• y = 1 (向上1米)
• θ = 30° (朝向西北方向)
2.1.2 世界坐标vs机器人坐标（50分钟）
世界坐标系（固定不变）
世界坐标系 = 房间里的GPS
┌─────────────────────────────────────┐
│ │
│ +Y (北) │
│ │ │
│ │ ┌───┐ │
│ │ │ 🤖 │ ← 机器人 │
│ │ └───┘ │
│ │ │
│ ──────┼───────── +X (东) │
│ │ │
└─────────────────────────────────────┘
特点：
• 原点固定（房间角落）
• X轴Y轴固定
• 用于标记绝对位置
机器人坐标系（相对运动）
机器人坐标系 = 机器人身上的指南针
机器人坐标系始终以机器人为中心：
• +X = 机器人正前方
• +Y = 机器人正左方
• +θ = 机器人逆时针方向
┌─────────────────────────────────────┐
│ │
│ 机器人视角： │
│ │
│ +Y_robot │
│ │ │
│ ────►│────── +X_robot │
│ 机器人 │
│ │
└─────────────────────────────────────┘
坐标变换
世界坐标 → 机器人坐标
公式：
x_robot = (x_world - x_robot) * cos(θ) + (y_world - y_robot) * sin(θ)
y_robot = -(x_world - x_robot) * sin(θ) + (y_world - y_robot) * cos(θ)
其中θ是机器人的朝向角
2.1.3 里程计(odom)简介（30分钟）
什么是里程计？
里程计 = 机器人通过传感器估算自己移动了多远
里程计原理：
初始位置: (0, 0)
↓
左轮移动: 1.0米
右轮移动: 1.0米
↓
计算位置: (1.0, 0)
↓
左轮移动: 1.0米
右轮移动: 0.8米 (转左弯)
↓
计算位置: (1.9, 0.1)
里程计数据类型
# nav_msgs/Odometry 消息
std_msgs/Header header
uint32 seq
time stamp
string frame_id # "odom"
string child_frame_id # "base_link"
geometry_msgs/PoseWithCovariance pose
geometry_msgs/Pose pose
geometry_msgs/Point position
float64 x
float64 y
float64 z
geometry_msgs/Quaternion orientation
float64 x
float64 y
float64 z
float64 w
geometry_msgs/TwistWithCovariance twist
geometry_msgs/Twist twist
geometry_msgs/Vector3 linear
float64 x
float64 y
float64 z
geometry_msgs/Vector3 angular
float64 x
float64 y
float64 z
ROS2中的里程计话题
# 查看里程计话题
ros2 topic list | grep odom
# 监听里程计
ros2 topic echo /odom
# 输出示例：
# pose:
# pose:
# position:
# x: 1.234
# y: 0.567
# z: 0.0
# orientation:
# x: 0.0
# y: 0.0
# z: 0.123
# w: 0.992
第二次课：运动学演示实验（3小时）
⏱️ 时间分配
| 环节 | 时间 | 内容 |
|---|---|---|
| 复习 | 20分钟 | 提问巩固 |
| 演示 | 40分钟 | Turtlesim里程计演示 |
| 实践 | 80分钟 | 学生动手实验 |
| 茶歇 | 10分钟 | 休息 |
| 实践 | 60分钟 | 综合练习 |
2.1.4 简单二维运动学演示（40分钟）
实验1：查看Turtlesim里程计
# 启动Turtlesim
ros2 run turtlesim turtlesim_node
# 监听里程计话题
ros2 topic echo /turtle1/pose
实验2：观察坐标变化
移动前：
x: 5.44, y: 5.44, theta: 0.0
按↑键前进一次后：
x: 5.44, y: 6.44, theta: 0.0
按←键左转后：
x: 5.44, y: 6.44, theta: 1.57 (90°)
LaTeX公式表示
运动学基本公式：
$$v = \frac{v_l + v_r}{2}$$
$$\omega = \frac{v_r - v_l}{L}$$
其中：
- $v$ = 线速度 (m/s)
- $v_l, v_r$ = 左/右轮速度 (m/s)
- $\omega$ = 角速度 (rad/s)
- $L$ = 轮间距 (m)
位置更新公式：
$$x_{new} = x + v \cdot \cos(\theta) \cdot \Delta t$$
$$y_{new} = y + v \cdot \sin(\theta) \cdot \Delta t$$
$$\theta_{new} = \theta + \omega \cdot \Delta t$$
运动学公式
# 差速驱动机器人的运动学
# 线速度
v = (v_left + v_right) / 2
# 角速度
#
---
### 参考文献
[1] Craig, J. J. (2005). *Introduction to Robotics: Mechanics and Control* (3rd ed.). Pearson Education. ISBN: 978-0201543613
[2] Spong, M. W., Hutchinson, S., & Vidyasagar, M. (2006). *Robot Modeling and Control*. John Wiley & Sons. ISBN: 978-0471649908
[3] Siciliano, B., Khatib, O., & Kröger, T. (2008). *Springer Handbook of Robotics*. Springer. doi:10.1007/978-3-540-30301-5
[4] Featherstone, R. (2014). *Rigid Body Dynamics Algorithms*. Springer. ISBN: 978-0387743141
[5] Tsai, R. W. (1999). *A Computational Introduction to Robotics*. Springer. ISBN: 978-0387985016
## 2.1.5 PyBullet 3D运动学演示
> 除了Turtlesim，我们还可以用PyBullet看更真实的3D机器人运动！
#### PyBullet 3D小车仿真
```python
#!/usr/bin/env python3
"""
PyBullet 3D机器人运动学演示
"""
import pybullet as p
import pybullet_data
import time
import math
# 连接仿真
client_id = p.connect(p.GUI)
p.setAdditionalSearchPath(pybullet_data.getDataPath())
# 加载地面
p.loadURDF("plane.urdf")
# 创建机器人（小车）
def create_robot():
# 车身
chassis = p.createCollisionShape(p.BoxShape, halfExtents=[0.3, 0.2, 0.1])
chassis_mass = 1.0
chassis_id = p.createMultiBody(
chassisMass=chassis_mass,
baseCollisionShapeIndex=chassis,
basePosition=[0, 0, 0.2]
)
# 左轮
left_wheel = p.createCollisionShape(p.CylinderShape, radius=0.1, height=0.05)
left_wheel_idx = p.createMultiBody(
baseMass=0.2,
baseCollisionShapeIndex=left_wheel,
basePosition=[0.3, 0.25, 0.1],
baseOrientation=[0, 0, 0, 1]
)
# 右轮
right_wheel = p.createCollisionShape(p.CylinderShape, radius=0.1, height=0.05)
right_wheel_idx = p.createMultiBody(
baseMass=0.2,
baseCollisionShapeIndex=right_wheel,
basePosition=[-0.3, 0.25, 0.1],
baseOrientation=[0, 0, 0, 1]
)
# 连接轮子和车身
p.createConstraint(
chassis_id, -1, left_wheel_idx, -1,
p.JOINT_POINT2POINT,
[0, 0.25, 0], [0.15, 0, 0]
)
p.createConstraint(
chassis_id, -1, right_wheel_idx, -1,
p.JOINT_POINT2POINT,
[0, -0.25, 0], [0.15, 0, 0]
)
return chassis_id, left_wheel_idx, right_wheel_idx
robot, left_wheel, right_wheel = create_robot()
# 运动学参数
wheel_radius = 0.1 # 轮子半径 (m)
wheel_base = 0.5 # 轮间距 (m)
# 控制函数
def move_robot(linear_vel, angular_vel, dt=0.1):
"""
运动学：计算轮速
v = (v_l + v_r) / 2
ω = (v_r - v_l) / L
"""
# 计算左右轮速度
v_right = (2 * linear_vel + angular_vel * wheel_base) / 2
v_left = (2 * linear_vel - angular_vel * wheel_base) / 2
# 设置轮子速度
p.setJointMotorControl2(robot, left_wheel, p.VELOCITY_CONTROL, targetVelocity=v_left)
p.setJointMotorControl2(robot, right_wheel, p.VELOCITY_CONTROL, targetVelocity=v_right)
return v_left, v_right
print("3D机器人运动学演示")
print("=" * 50)
# 演示1：走直线
print("\n演示1：前进1米")
v_l, v_r = move_robot(0.5, 0) # 0.5m/s前进
print(f"左轮速度: {v_l:.2f} m/s, 右轮速度: {v_r:.2f} m/s")
for _ in range(240): # 约1秒
p.stepSimulation()
time.sleep(1./240.)
# 演示2：画圆
print("\n演示2：画圆（半径1米）")
# v = r × ω => ω = v/r = 0.5/1 = 0.5 rad/s
v_l, v_r = move_robot(0.5, 0.5) # 0.5m/s, 0.5rad/s
print(f"左轮速度: {v_l:.2f} m/s, 右轮速度: {v_r:.2f} m/s")
for _ in range(1250): # 约5秒
p.stepSimulation()
time.sleep(1./240.)
# 停止
move_robot(0, 0)
print("\n演示结束！")
# 读取位置
pos, orn = p.getBasePositionAndOrientation(robot)
print(f"最终位置: x={pos[0]:.2f}, y={pos[1]:.2f}, z={pos[2]:.2f}")
#
LaTeX公式表示
运动学基本公式：
$$v = \frac{v_l + v_r}{2}$$
$$\omega = \frac{v_r - v_l}{L}$$
其中：
- $v$ = 线速度 (m/s)
- $v_l, v_r$ = 左/右轮速度 (m/s)
- $\omega$ = 角速度 (rad/s)
- $L$ = 轮间距 (m)
位置更新公式：
$$x_{new} = x + v \cdot \cos(\theta) \cdot \Delta t$$
$$y_{new} = y + v \cdot \sin(\theta) \cdot \Delta t$$
$$\theta_{new} = \theta + \omega \cdot \Delta t$$
运动学公式回顾
┌─────────────────────────────────────────────────────────────┐
│ 运动学公式 │
├─────────────────────────────────────────────────────────────┤
│ │
│ 线速度: v = (v_l + v_r) / 2 │
│ │
│ 角速度: ω = (v_r - v_l) / L │
│ (L = 轮间距) │
│ │
│ 反推轮速: │
│ v_r = v + ω × L / 2 │
│ v_l = v - ω × L / 2 │
│ │
└─────────────────────────────────────────────────────────────┘
ω = (v_right - v_left) / wheel_base
位置更新
x_new = x_old + v cos(θ) dt y_new = y_old + v sin(θ) dt θ_new = θ_old + ω * dt
---
## 2.1.5 编程实践（80分钟）
### 编写里程计读取节点
```python
#!/usr/bin/env python3
"""
读取Turtlesim的里程计数据
"""
import rclpy
from rclpy.node import Node
from turtlesim.msg import Pose
class PoseReader(Node):
"""读取位置信息的节点"""
def __init__(self):
super().__init__('pose_reader')
# 订阅/turtle1/pose话题
self.subscription = self.create_subscription(
Pose,
'/turtle1/pose',
self.pose_callback,
10
)
self.get_logger().info('位置读取节点已启动！')
def pose_callback(self, msg):
"""回调函数：收到位置数据时调用"""
self.get_logger().info(
f'位置: x={msg.x:.2f}, y={msg.y:.2f}, '
f'角度: {msg.theta:.2f} rad ({msg.theta*180/3.14:.1f}°)'
)
def main(args=None):
rclpy.init(args=args)
node = PoseReader()
try:
rclpy.spin(node)
except KeyboardInterrupt:
pass
finally:
node.destroy_node()
rclpy.shutdown()
if __name__ == '__main__':
main()
本周实验报告
✅ 验收清单
| 序号 | 实验 | 要求 | 完成 |
|---|---|---|---|
| 1 | 启动Turtlesim | 正常运行 | ☐ |
| 2 | 监听/turtle1/pose | 能看到实时坐标 | ☐ |
| 3 | 移动观察坐标变化 | 记录移动前后的坐标 | ☐ |
| 4 | 运行PoseReader节点 | 能打印位置信息 | ☐ |
| 5 | 理解坐标系转换 | 能说清世界坐标vs机器人坐标 | ☐ |
本周作业
📝 理论题
- 解释世界坐标系和机器人坐标系的区别
- 里程计是如何计算机器人位置的？
📐 计算题
已知：机器人左轮速度0.5m/s，右轮速度1.0m/s，轮间距0.5m
- 计算线速度v
- 计算角速度ω
- 计算机器人1秒后的位置变化
💻 实践题
编写一个节点，实时显示小乌龟距离原点的距离
知识点速查表
┌─────────────────────────────────────────────────────────────┐
│ 第4周知识点速查 │
├─────────────────────────────────────────────────────────────┤
│ 概念 │
│ ├── 坐标系 = 描述位置和方向的系统 │
│ ├── 世界坐标 = 固定不变的参考系 │
│ ├── 机器人坐标 = 随机器人移动的坐标系 │
│ └── 里程计 = 通过传感器估算移动距离 │
├─────────────────────────────────────────────────────────────┤
│ 公式 │
│ ├── v = (v_l + v_r) / 2 (线速度) │
│ ├── ω = (v_r - v_l) / L (角速度，L=轮间距) │
│ └── x_new = x + v*cos(θ)*dt │
└─────────────────────────────────────────────────────────────┘
📚 课后阅读
下周预告
第5周：传感器与感知基础
- 激光雷达介绍
- 相机与图像
- RViz可视化
第4周结束！
2.1.6 逆运动学简介
除了让机器人按给定速度移动（正运动学），我们还可以反着来——给定目标位置，计算需要的关节角度！
什么是逆运动学？
┌─────────────────────────────────────────────────────────────┐
│ 正运动学 vs 逆运动学 │
├─────────────────────────────────────────────────────────────┤
│ │
│ 正运动学 (Forward Kinematics) │
│ ─────────────────────────────────────── │
│ 输入：关节角度 [θ₁, θ₂, θ₃] │
│ 输出：末端位置 (x, y, z) │
│ │
│ 示例：给定关节角度 → 计算手在哪里 │
│ │
│ ─────────────────────────────────────── │
│ │
│ 逆运动学 (Inverse Kinematics) │
│ ─────────────────────────────────────── │
│ 输入：末端位置 (x, y, z) │
│ 输出：关节角度 [θ₁, θ₂, θ₃] │
│ │
│ 示例：想要手到达这里 → 计算关节要转多少 │
│ │
└─────────────────────────────────────────────────────────────┘
生活中的例子
伸手拿水杯：
正运动学： 你转动肩膀、肘部、手腕 → 手到达某个位置
（关节角度 → 末端位置）
逆运动学： 你想让手碰到水杯 → 大脑计算各关节要转多少
（目标位置 → 关节角度）
简单的2关节机械臂
机械臂几何：
末端
│
L2 │ θ₂
─────┤
│
θ₁ │
─────────┼─────────
L1 │ 基座
│
参数：
- L1 = 上臂长度 (比如1米)
- L2 = 前臂长度 (比如1米)
- θ₁ = 肩关节角度
- θ₂ = 肘关节角度
正运动学公式
已知：θ₁ = 45°, θ₂ = 45°, L1 = L2 = 1m
计算末端位置：
x = L1 × cos(θ₁) + L2 × cos(θ₁ + θ₂)
y = L1 × sin(θ₁) + L2 × sin(θ₁ + θ₂)
代入：
x = 1 × cos(45°) + 1 × cos(90°)
= 0.707 + 0 = 0.707m
y = 1 × sin(45°) + 1 × sin(90°)
= 0.707 + 1 = 1.707m
逆运动学公式（简化版）
已知：目标位置 (x, y) = (0.5, 1.5m)
求解关节角度（简化）：
θ₂ = arccos((x² + y² - L1² - L2²) / (2 × L1 × L2))
θ₁ = atan2(y, x) - atan2(L2 × sin(θ₂), L1 + L2 × cos(θ₂))
这是一个非线性方程组，通常用数值方法求解！
Python计算示例
import math
def forward_kinematics(theta1, theta2, L1=1.0, L2=1.0):
"""正运动学：关节角度 → 末端位置"""
x = L1 * math.cos(theta1) + L2 * math.cos(theta1 + theta2)
y = L1 * math.sin(theta1) + L2 * math.sin(theta1 + theta2)
return x, y
def inverse_kinematics(x, y, L1=1.0, L2=1.0):
"""逆运动学：末端位置 → 关节角度"""
# 计算肘部角度
cos_theta2 = (x**2 + y**2 - L1**2 - L2**2) / (2 * L1 * L2)
# 限制范围避免数值误差
cos_theta2 = max(-1, min(1, cos_theta2))
theta2 = math.acos(cos_theta2)
# 计算肩部角度
k1 = L1 + L2 * math.cos(theta2)
k2 = L2 * math.sin(theta2)
theta1 = math.atan2(y, x) - math.atan2(k2, k1)
return theta1, theta2
# 示例
theta1, theta2 = 0, 0 # 初始角度
x, y = forward_kinematics(theta1, theta2)
print(f"正运动学: θ1={theta1:.2f}, θ2={theta2:.2f} → 末端位置=({x:.2f}, {y:.2f})")
# 逆运动学
target_x, target_y = 1.0, 1.0
theta1, theta2 = inverse_kinematics(target_x, target_y)
print(f"逆运动学: 目标=({target_x}, {target_y}) → θ1={math.degrees(theta1):.1f}°, θ2={math.degrees(theta2):.1f}°")
关节叠加效应
演示：不同关节角度如何叠加
┌─────────────────────────────────────────────────────────────┐
│ 关节1旋转45° │
│ ────────────────── │
│ ╱ │
│ ╱ 关节2也在旋转 │
│ ╱ ────────── │
│ ╱ │
│ ╱ │
│ ╱ │
│ ─ │
│ │
│ 结果：末端位置 = 关节1效果 + 关节2效果 + 交叉项 │
│ │
│ x = L1×cos(θ1) + L2×cos(θ1+θ2) │
│ └────────┘ └─────────────┘ │
│ 单独效果 叠加效果 │
│ │
└─────────────────────────────────────────────────────────────┘
关节叠加的物理意义
"""
关节叠加效应演示
"""
import math
import matplotlib.pyplot as plt
L1 = 1.0
L2 = 1.0
# 只动关节1
theta1_range = [math.radians(a) for a in range(0, 91)]
x1_only = [L1 * math.cos(t) + L2 * math.cos(t) for t in theta1_range]
y1_only = [L1 * math.sin(t) + L2 * math.sin(t) for t in theta1_range]
# 两个关节同时动
theta2_range = [math.radians(a) for a in range(0, 91)]
x_both = [L1 * math.cos(t) + L2 * math.cos(t*2) for t in theta1_range]
y_both = [L1 * math.sin(t) + L2 * math.sin(t*2) for t in theta1_range]
print("关节1单独运动 vs 两个关节叠加运动：")
print("\n角度 只动关节1 两个关节同时动")
print("-" * 50)
for i in range(0, 91, 30):
print(f"{i}° ({x1_only[i]:.2f}, {y1_only[i]:.2f}) ({x_both[i]:.2f}, {y_both[i]:.2f})")

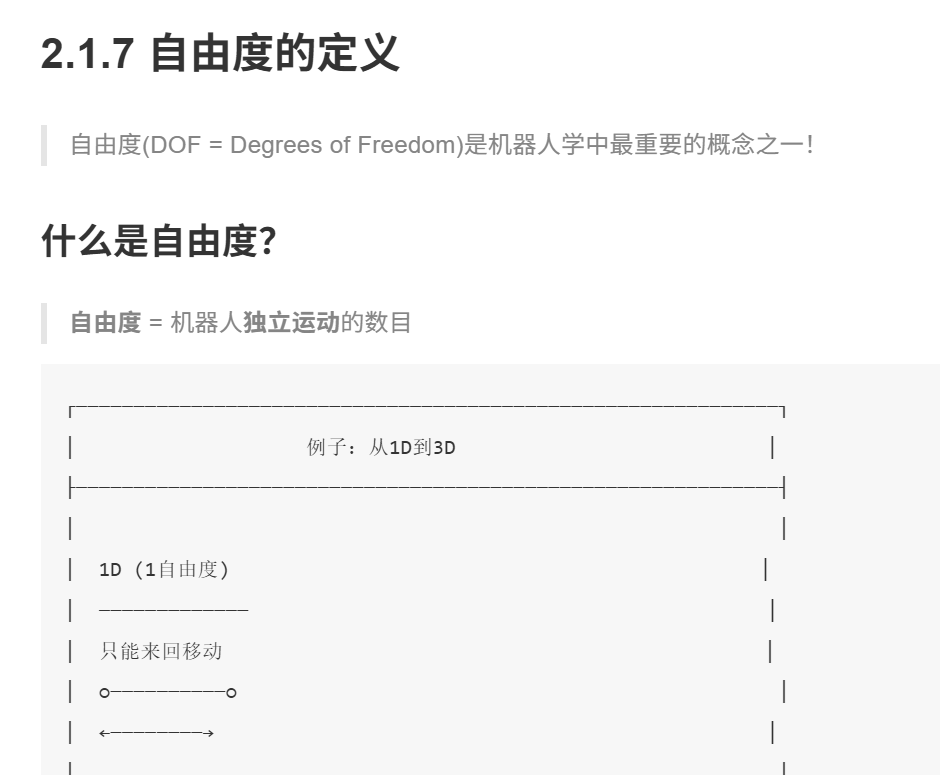

2.1.7 自由度的定义
自由度(DOF = Degrees of Freedom)是机器人学中最重要的概念之一！
什么是自由度？
自由度 = 机器人独立运动的数目
┌─────────────────────────────────────────────────────────────┐
│ 例子：从1D到3D │
├─────────────────────────────────────────────────────────────┤
│ │
│ 1D (1自由度) │
│ ───────────── │
│ 只能来回移动 │
│ ○──────────○ │
│ ←────────→ │
│ │
│ ──────────────────────────────────────────────────────── │
│ │
│ 2D (3自由度) │
│ ───────────── │
│ 可以在平面移动 + 旋转 │
│ ↑ │
│ ↖ │ ↗ │
│ │ │ │ │
│ ←────┼──┼──→ │
│ │ │ │ │
│ ↙ │ ↘ │
│ ↓ │
│ 位置(x,y) + 方向(θ) = 3个自由度 │
│ │
│ ──────────────────────────────────────────────────────── │
│ │

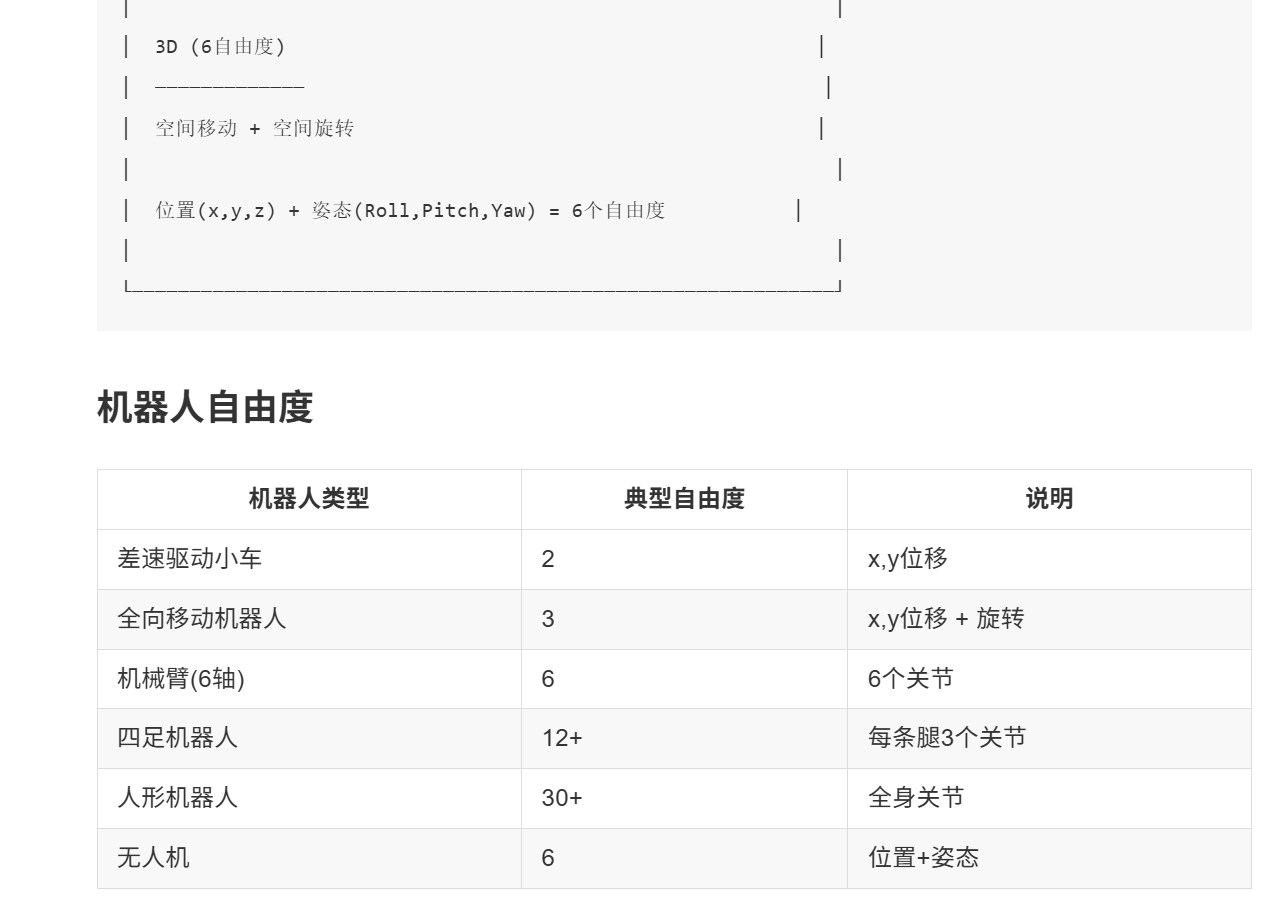

│ 3D (6自由度) │
│ ───────────── │
│ 空间移动 + 空间旋转 │
│ │
│ 位置(x,y,z) + 姿态(Roll,Pitch,Yaw) = 6个自由度 │
│ │
└─────────────────────────────────────────────────────────────┘
机器人自由度
| 机器人类型 | 典型自由度 | 说明 |
|---|---|---|
| 差速驱动小车 | 2 | x,y位移 |
| 全向移动机器人 | 3 | x,y位移 + 旋转 |
| 机械臂(6轴) | 6 | 6个关节 |
| 四足机器人 | 12+ | 每条腿3个关节 |
| 人形机器人 | 30+ | 全身关节 |
| 无人机 | 6 | 位置+姿态 |
自由度 vs 关节数
┌─────────────────────────────────────────────────────────────┐
│ 常见误解：自由度 = 关节数 │
├─────────────────────────────────────────────────────────────┤
│ │
│ 实际上： │
│ • 关节数 ≥ 自由度数（冗余） │
│ • 可以有"冗余自由度"（比如7轴机械臂 > 6个末端自由度） │
│ • 冗余机械臂更灵活，可以避开障碍物 │
│ │
└─────────────────────────────────────────────────────────────┘

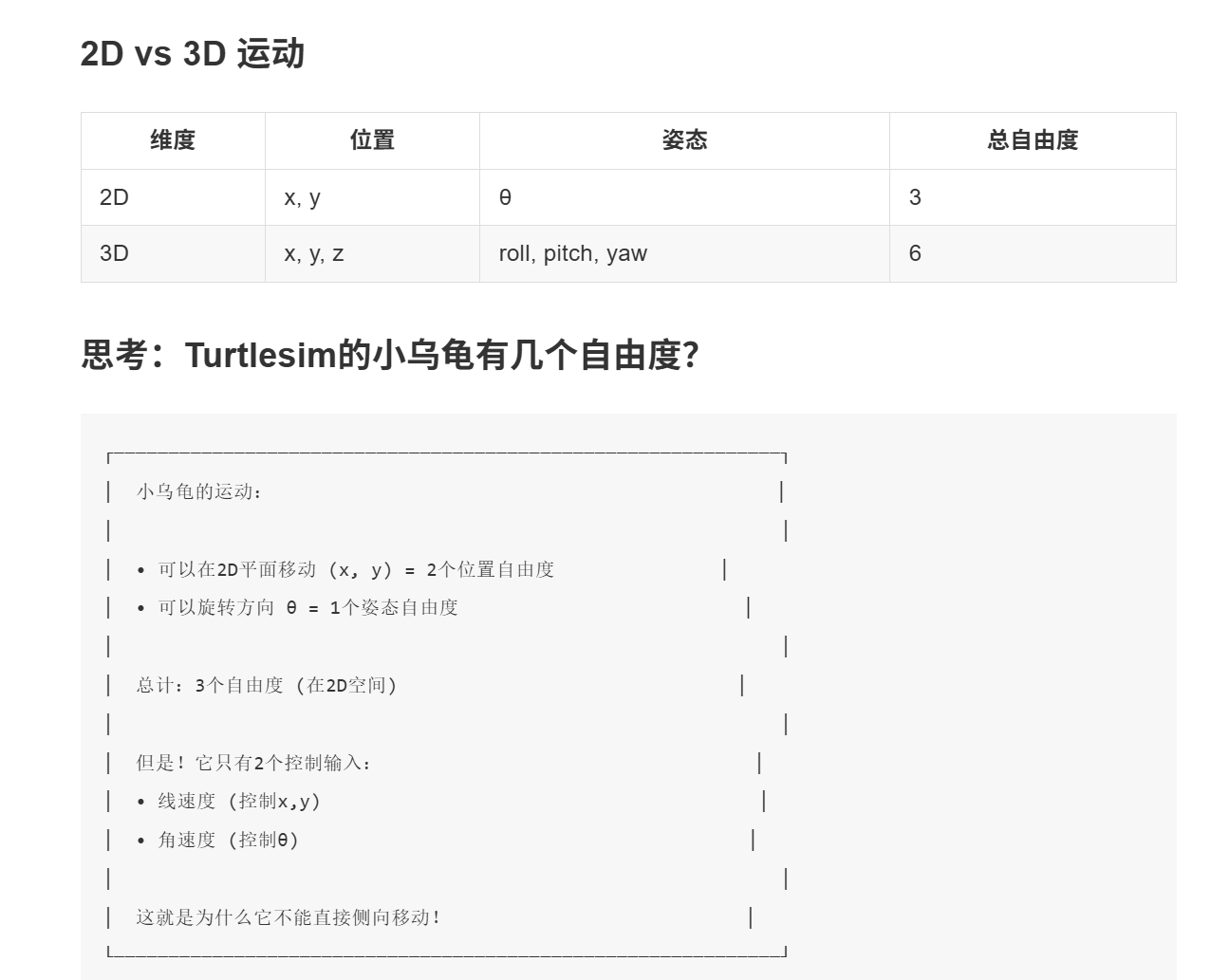

2D vs 3D 运动
| 维度 | 位置 | 姿态 | 总自由度 |
|---|---|---|---|
| 2D | x, y | θ | 3 |
| 3D | x, y, z | roll, pitch, yaw | 6 |
思考：Turtlesim的小乌龟有几个自由度？
┌─────────────────────────────────────────────────────────────┐
│ 小乌龟的运动： │
│ │
│ • 可以在2D平面移动 (x, y) = 2个位置自由度 │
│ • 可以旋转方向 θ = 1个姿态自由度 │
│ │
│ 总计：3个自由度 (在2D空间) │
│ │
│ 但是！它只有2个控制输入： │
│ • 线速度 (控制x,y) │
│ • 角速度 (控制θ) │
│ │
│ 这就是为什么它不能直接侧向移动！ │
└─────────────────────────────────────────────────────────────┘
思考题
🔥 挑战：尝试回答以下问题
为什么逆运动学更难？
- 正运动学有唯一解
- 逆运动学可能有多个解（机械臂的"肘向上"vs"肘向下"）
关节越多越难？
- 2关节机械臂有解析解
- 6关节（人体手臂）需要数值迭代求解
实际应用：
- 工业机械臂如何抓取任意位置的物体？
- 机器人如何保证末端不碰到障碍物？
📚 延伸学习

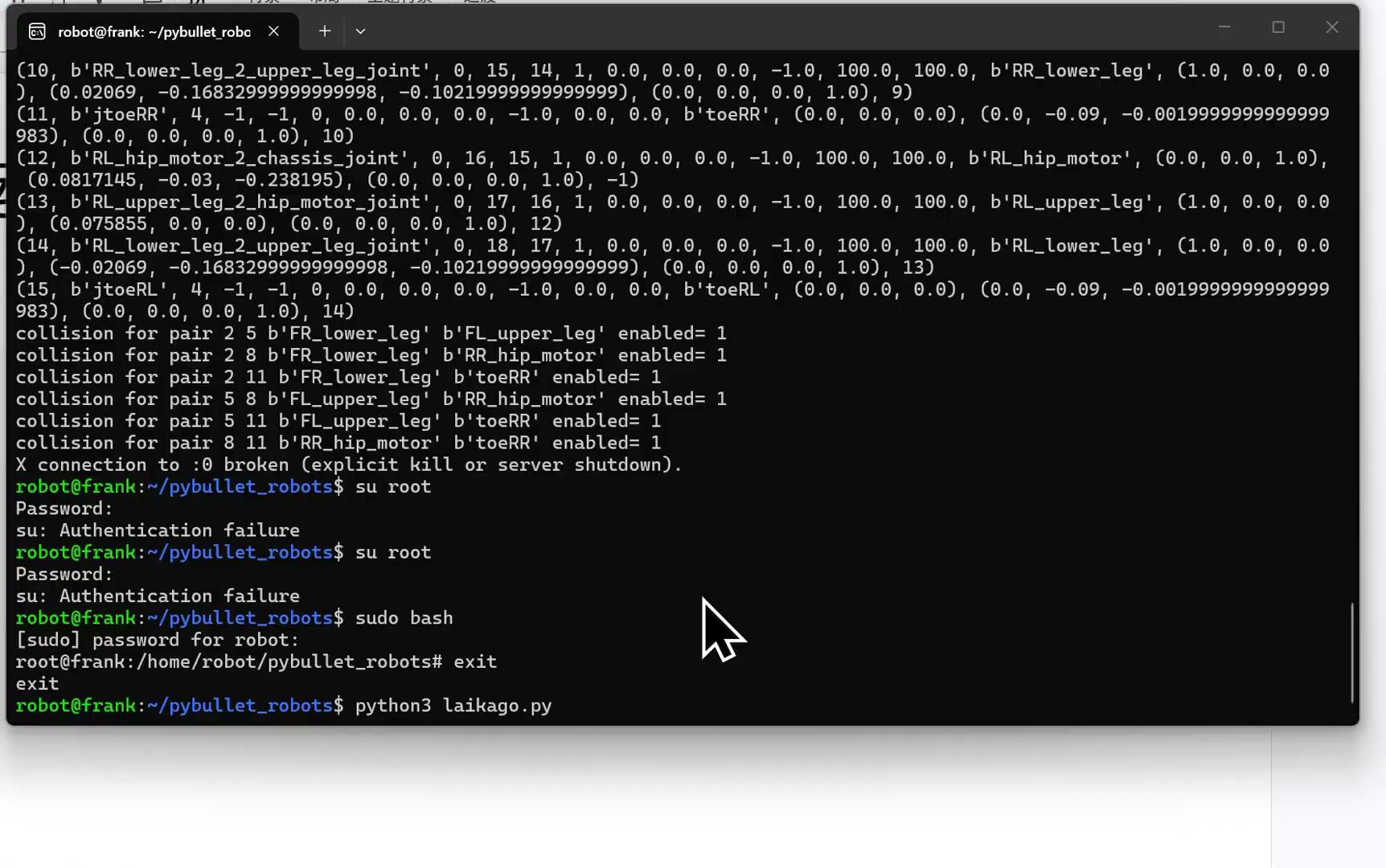

- PyBullet IK - PyBullet内置逆运动学求解器
- KDL - ROS的运动学库
- MoveIt - ROS机械臂规划框架
