第9周:机器人与机器视觉数学基础(网课)

课时: 3小时(线上录播课程)

💡 说明: 本周为网课,着重讲解机器人学和机器视觉的数学基础知识,为后续实战课程打下理论基础。


🎬 配套资料:讲解 PPT 与配音视频

本周配套了一份 68 页教学级讲解 PPT,逐节展开四大模块的公式推导、代码实现与动画图示,配合下方完整讲义即可作为一节自学网课。

  • 📊 讲解 PPT:week9_project/week9_数学基础讲解.pptx(68 页,16:9,含公式推导 / 代码 / 配图)
  • 📝 配音脚本:week9_project/narration_script.md(68 页逐页讲解词,全程约 50–60 分钟)
  • 🎬 讲解视频:配音由 voicebox 的 Chatterbox 多语种引擎、以授课老师本人录音克隆生成。内容较多,已按小节拆成 7 段,可按需逐节观看;另附独立书目导读视频(见下文「参考书目推荐」)。
0 · 导论与知识地图
1 · 模块1 线性代数基础
2 · 模块1 李群与李代数(重点)
3 · 模块1 四元数与流形优化应用
4 · 模块2 机器人运动学
5 · 模块3 计算机视觉数学
6 · 模块4 路径规划

📚 参考书目推荐(独立视频)

本周数学内容较深,建议配合参考书往下挖。下面这段独立书目导读视频介绍 6 本常用教材,并重点推荐两本:

  • 《现代机器人学:机构、规划与控制》 — 李群、李代数、螺旋理论讲得极好,首尔大学本科生机器人课就用这本,适合深入学习本周模块 1–2;
  • 《控制之美》 — 哔哩哔哩 UP 主 DR CAN(王天威)所著,控制理论讲得直观好懂,适合补齐控制直觉。

书目导读视频(约 5 分钟)。脚本见 week9_project/books_narration_script.md,幻灯片见 images/course-ppt/week9_books/

书目 侧重 与本周关系
现代机器人学 运动/控制/李代数 模块 1–2 深入教材
控制之美 控制理论(UP 主 DR CAN) 模块 2 控制直觉
概率机器人 定位 / SLAM / 不确定性 模块 3–4 延伸
机器人学·机器视觉与控制(Corke) MATLAB 算法与视觉 模块 2–3 工程实现
ROS 2 机器人编程 ROS2 实战 后续项目周
Python 编程:从入门到实践 编程基础 全课程前提

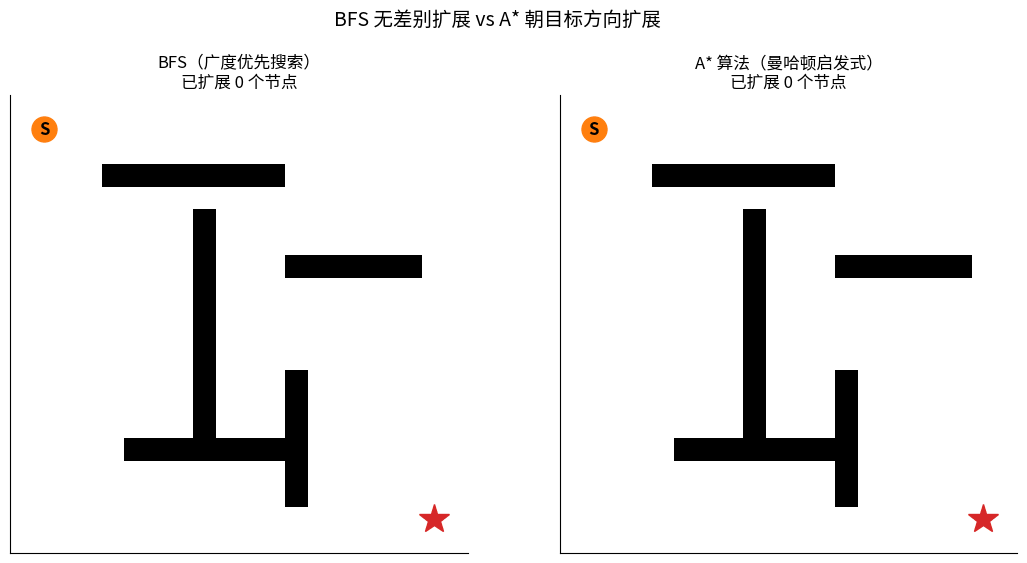

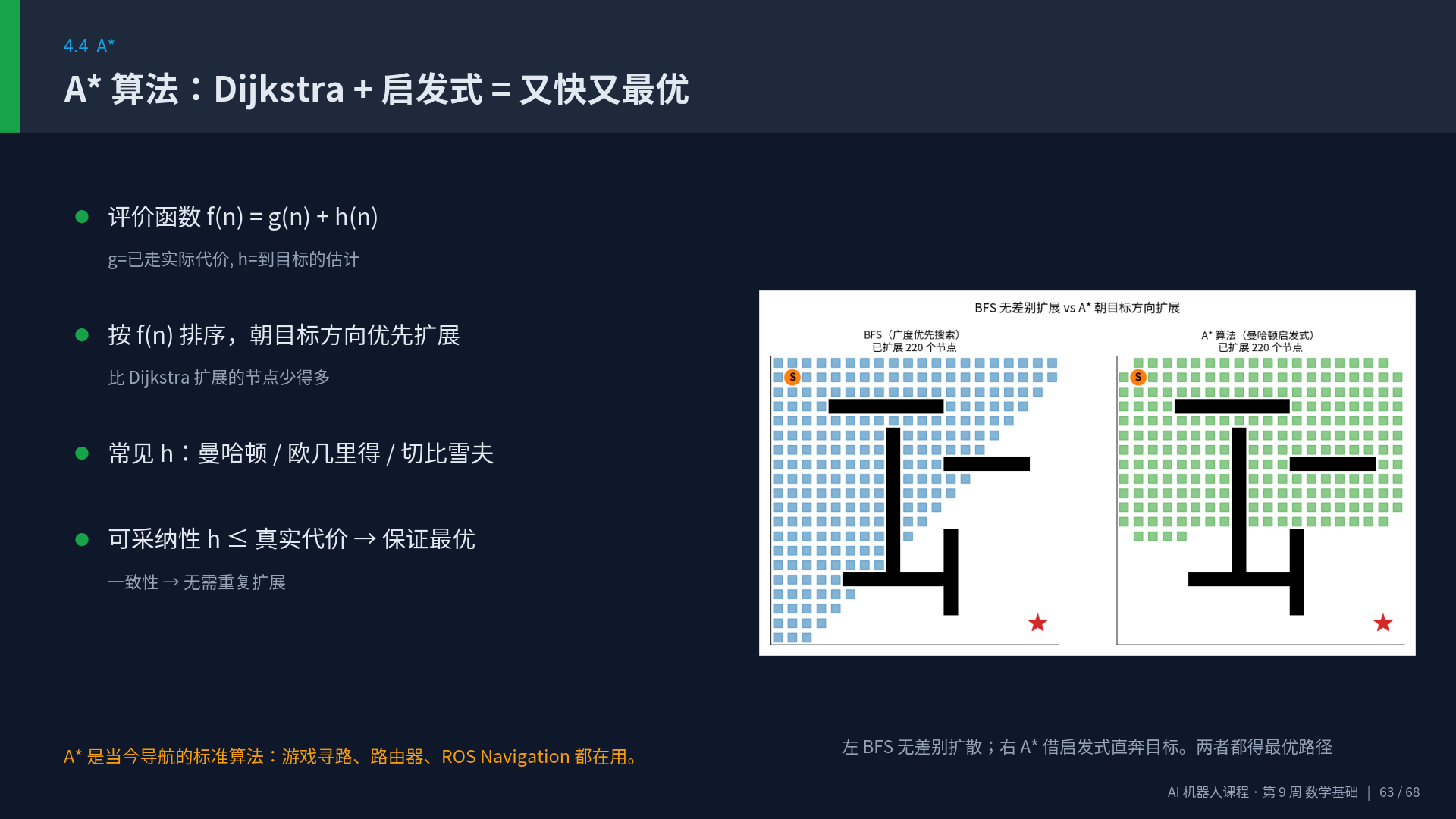

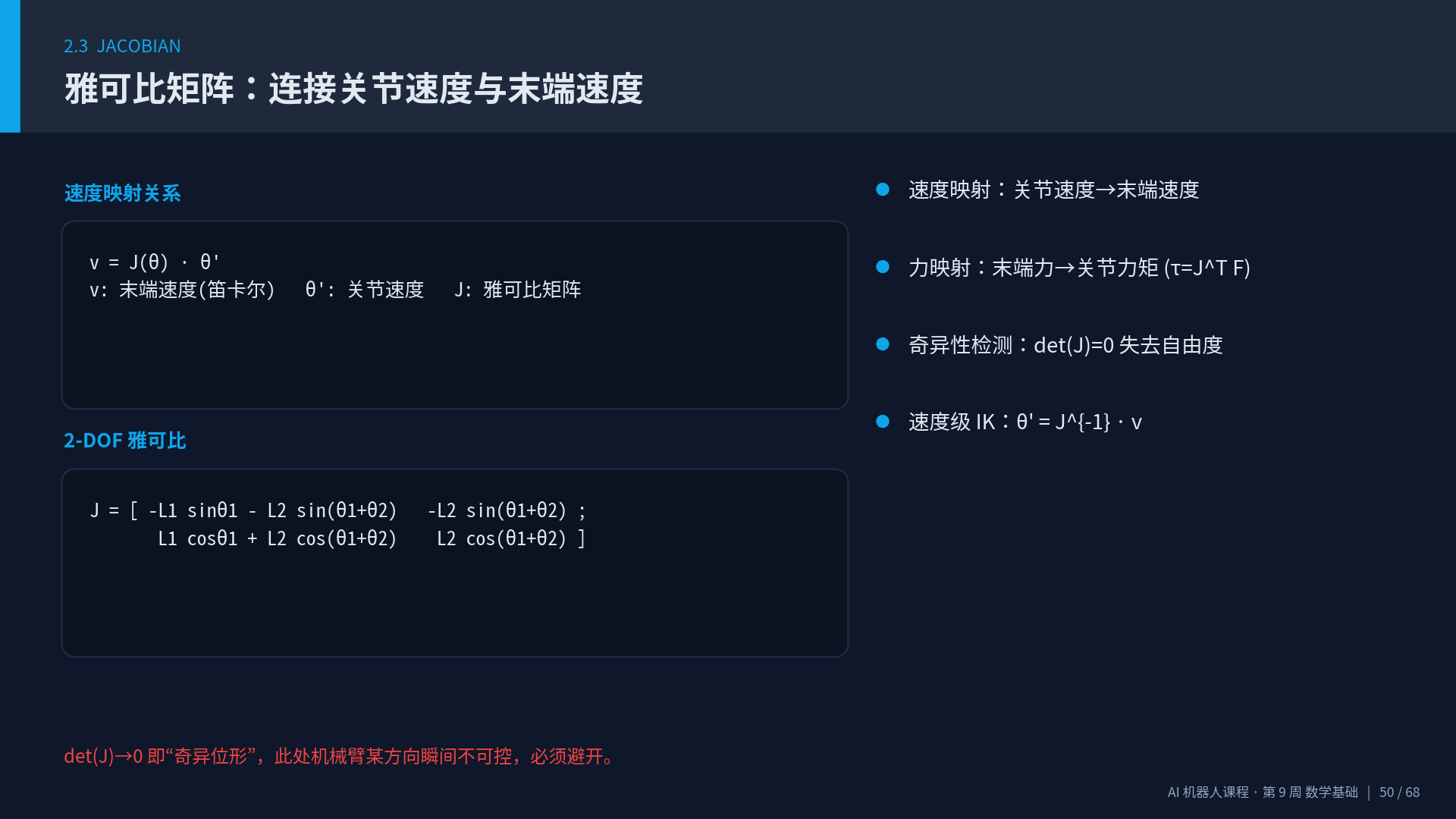

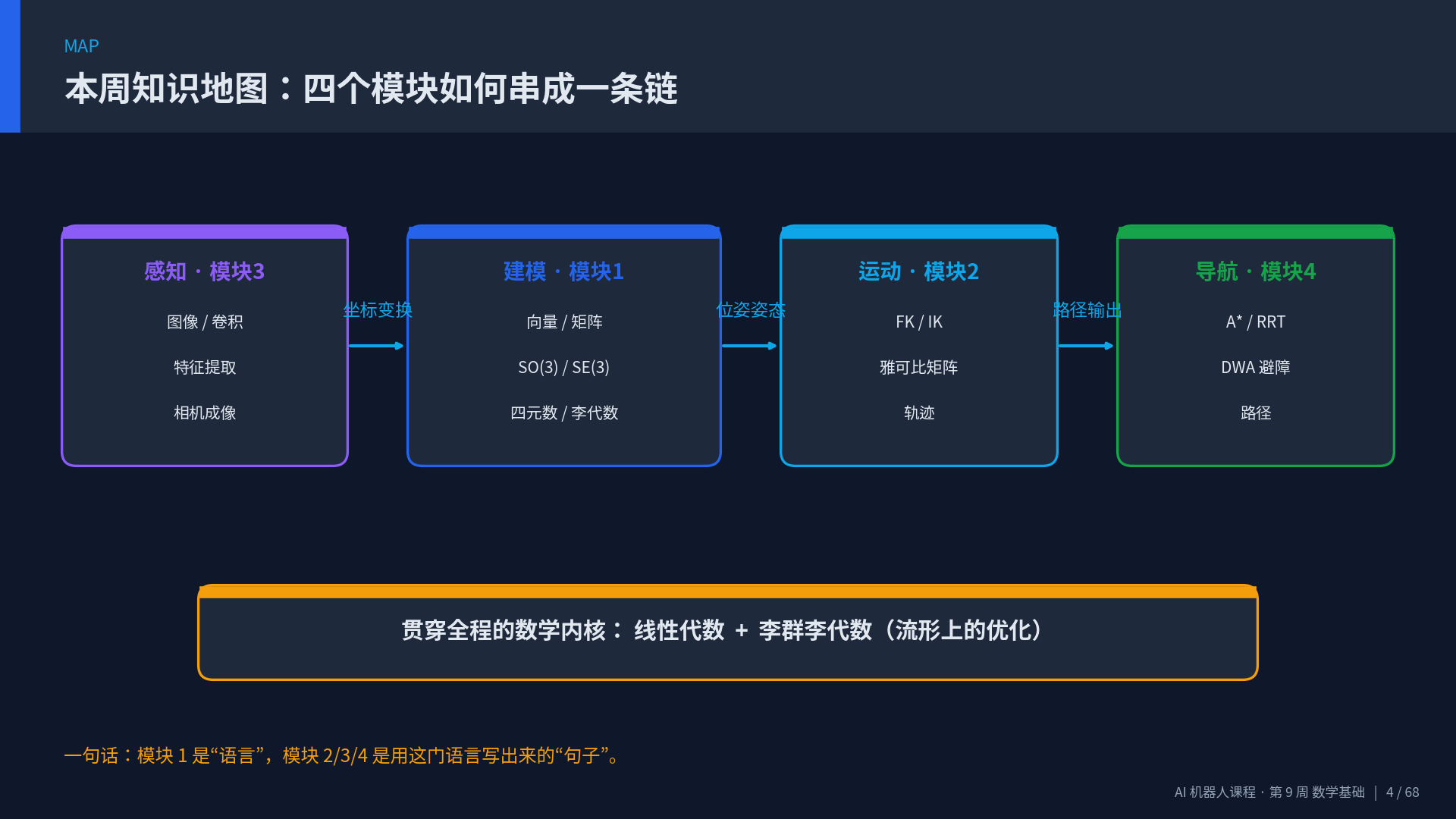

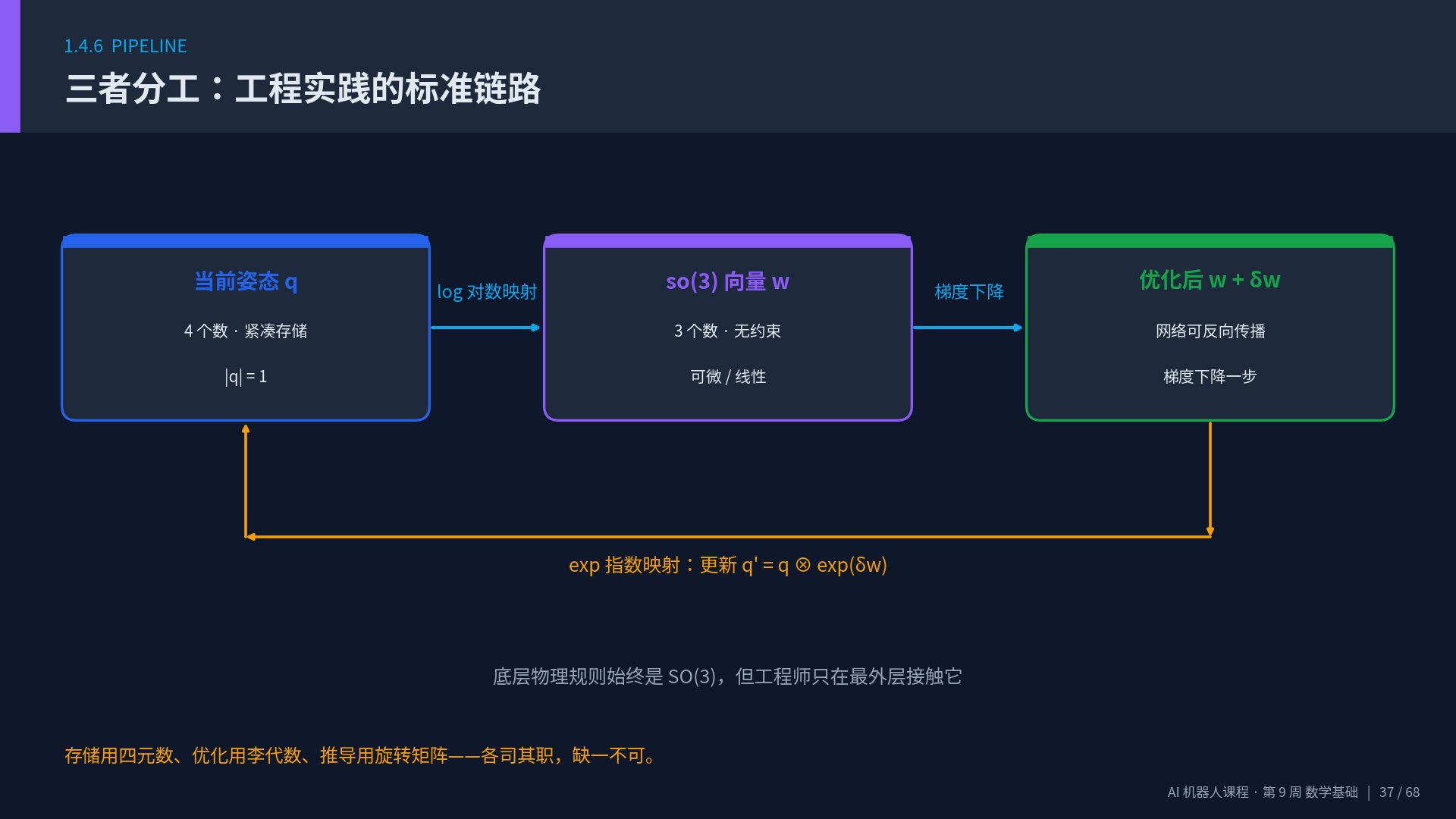

PPT 部分页面预览(封面 / 知识地图 / 李代数指数映射推导 / 标准链路 / 雅可比 / A* 对比):

封面 本周知识地图 指数映射 Rodrigues 推导 李群李代数四元数标准链路 雅可比矩阵 A* 与 BFS 对比

📋 本周课程大纲

模块 时长 主题 内容
模块1 90分钟 线性代数基础 + 具身智能数学基石 向量、矩阵、坐标变换、李群 SO(3)/SE(3)、李代数 so(3)/se(3)、四元数
模块2 30分钟 机器人运动学数学 正逆运动学、雅可比矩阵
模块3 30分钟 计算机视觉数学 图像表示、卷积、特征提取

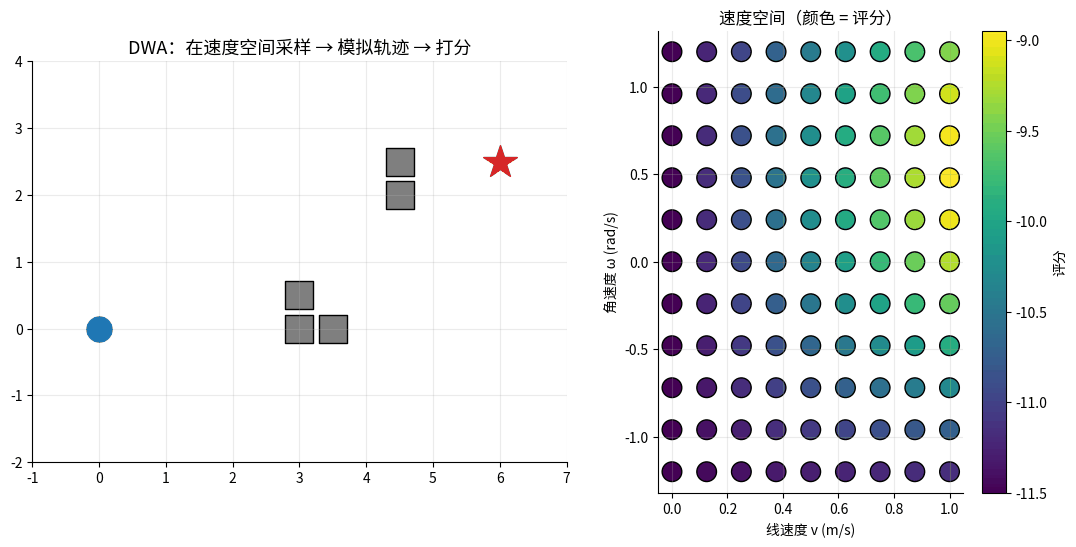

模块4 30分钟 路径规划算法 BFS / Dijkstra / A* / RRT / DWA
作业 30分钟 习题练习 数学推导与编程验证

⏱️ 模块 1 是本周的核心重点,因为李群/李代数是后续 SLAM、运动规划、强化学习、VLA 大模型动作微调的共同数学基础。建议反复观看。


模块1:线性代数基础(50分钟)

1.1 为什么机器人需要数学?

机器人的本质是数学模型:

物理世界              数学世界              控制指令
  ↓                    ↓                    ↓
┌────────┐          ┌────────┐          ┌────────┐
│ 机械臂 │  建模→   │ 数学方程│  求解→   │ 电机角度│
│ 位置   │          │ 矩阵运算│          │ 速度   │
└────────┘          └────────┘          └────────┘

核心数学工具

  • 线性代数:描述位置、姿态、变换
  • 微积分:描述速度、加速度、优化
  • 概率统计:处理传感器噪声、不确定性

1.2 向量与坐标系

1.2.1 向量表示

三维空间中的点可以用向量表示:

       z
       ↑
       |    • P(x, y, z)
       |   /
       |  /
       | /
       |/________→ y
      /
     /
    ↓
   x

向量表示:p = [x]
              [y]
              [z]

Python实现:
import numpy as np

# 定义三维空间中的点
p = np.array([1.0, 2.0, 3.0])
print(f"点P: {p}")

# 向量的长度(模)
length = np.linalg.norm(p)
print(f"向量长度: {length:.2f}")  # √(1²+2²+3²) = √14 ≈ 3.74

# 单位向量(方向)
unit_vector = p / length
print(f"单位向量: {unit_vector}")

1.2.2 向量运算

运算 数学表示 物理意义 Python
加法 a + b 位移叠加 a + b
减法 a - b 相对位置 a - b
点积 a·b 投影、夹角 np.dot(a, b)
叉积 a×b 法向量、力矩 np.cross(a, b)

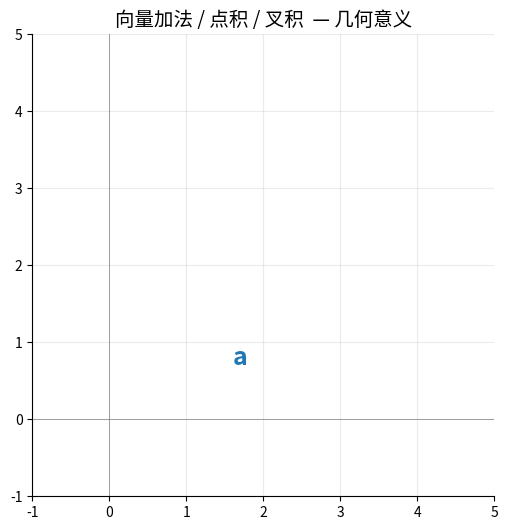

向量加法(平行四边形法则)与点积(投影)的几何动画

向量加法的平行四边形法则 & 点积的投影几何意义

# 向量运算示例
a = np.array([1, 0, 0])  # x轴方向
b = np.array([0, 1, 0])  # y轴方向

# 点积:a·b = |a||b|cosθ
dot_product = np.dot(a, b)
print(f"点积: {dot_product}")  # 0 (垂直)

# 叉积:a×b,结果垂直于a和b
cross_product = np.cross(a, b)
print(f"叉积: {cross_product}")  # [0, 0, 1] (z轴方向)

1.3 矩阵与坐标变换

1.3.1 旋转矩阵

二维旋转:

      y                y'
      ↑               ↗
      |              /
      |  θ          /
      |___→ x      /____→ x'

绕z轴旋转θ角:

R(θ) = [cos(θ)  -sin(θ)]
       [sin(θ)   cos(θ)]

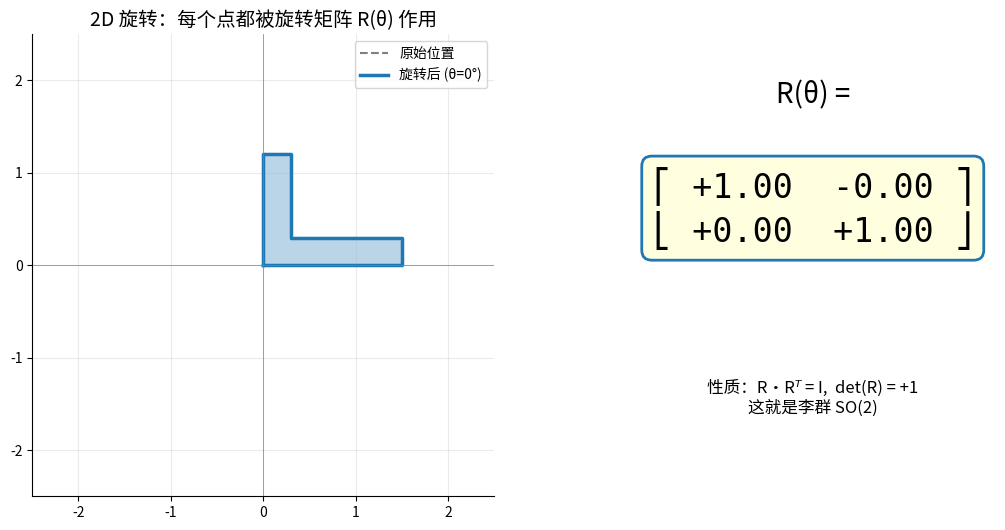

2D 旋转矩阵作用于一个 L 形物体的动画,左边图形旋转,右边矩阵数值同步变化

2D 旋转矩阵 R(θ) 作用于一个 L 形物体:每个点都被 R 乘一次,整体绕原点旋转。

右侧矩阵数值随 θ 实时更新——这就是李群 SO(2) 的"一个元素"。

import numpy as np
import matplotlib.pyplot as plt

def rotation_matrix_2d(theta):
    """2D旋转矩阵"""
    return np.array([
        [np.cos(theta), -np.sin(theta)],
        [np.sin(theta),  np.cos(theta)]
    ])

# 旋转一个点
p = np.array([1, 0])  # x轴上的点
theta = np.pi / 4     # 旋转45度

R = rotation_matrix_2d(theta)
p_rotated = R @ p     # 矩阵乘法

print(f"原点: {p}")
print(f"旋转后: {p_rotated}")  # [0.707, 0.707]

# 可视化
plt.figure(figsize=(6, 6))
plt.arrow(0, 0, p[0], p[1], color='blue', width=0.02, label='原始')
plt.arrow(0, 0, p_rotated[0], p_rotated[1], color='red', width=0.02, label='旋转45°')
plt.xlim(-0.5, 1.5)
plt.ylim(-0.5, 1.5)
plt.grid(True)
plt.legend()
plt.axis('equal')
plt.title('2D旋转变换')
plt.show()

1.3.2 齐次变换矩阵

同时表示旋转和平移

齐次变换矩阵(4×4):

T = [R  t]    R: 3×3旋转矩阵
    [0  1]    t: 3×1平移向量

应用:p' = T * p

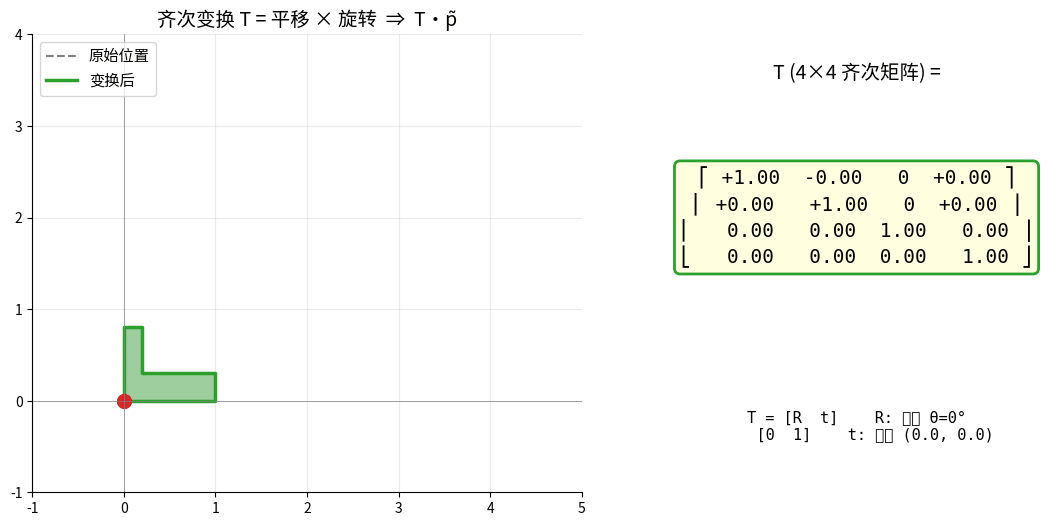

齐次变换矩阵动画:图形先旋转再平移,右侧 4×4 齐次矩阵实时更新

齐次变换 T 把"旋转 + 平移"压成一个 4×4 矩阵:

变换的合成 = 矩阵的乘法,TAB·TBC = TAC

def homogeneous_transform(rotation, translation):
    """
    构建齐次变换矩阵
    rotation: 3x3旋转矩阵
    translation: 3x1平移向量
    """
    T = np.eye(4)
    T[:3, :3] = rotation
    T[:3, 3] = translation
    return T

# 示例:旋转90度并平移(1,2,3)
R = np.array([
    [0, -1, 0],
    [1,  0, 0],
    [0,  0, 1]
])
t = np.array([1, 2, 3])

T = homogeneous_transform(R, t)
print("齐次变换矩阵:")
print(T)

# 应用变换
p = np.array([1, 0, 0, 1])  # 齐次坐标
p_transformed = T @ p
print(f"变换后: {p_transformed[:3]}")  # [1, 3, 3]

1.4 进阶:李群、李代数与四元数(具身智能基础)

📖 本节主要参考彻底搞懂具身智能必备知识:李群、李代数、四元数(深蓝具身智能专栏)

🎯 学习目标:理解为什么 SLAM、运动规划、强化学习、模型预测控制(MPC)、人形机器人全身控制(WBC)都离不开李群/李代数/四元数这套数学体系;能在 Python 中完成三者的相互转换,并知道在工程里何时该用哪一个。

⏱️ 建议学习时长:90 分钟(本节内容较多,可分两次学习)

1.4.0 前言:为什么具身智能要"重温这些老派的东西"

十年前我们学机器人时,旋转变换可以用欧拉角顶一顶,实在不行上旋转矩阵;SLAM 里用四元数做状态变量,微分时小心翼翼加个扰动——用各种 hack 和补丁,一切似乎都过得去。

后来,业内开始将深度学习与物理运动深度耦合,问题就集中爆发了:

传统 SLAM / 轨迹优化时代:
  几何操作藏在优化器内部 → 工程师不用直接面对旋转空间结构

深度学习 + 具身智能时代:
  几何操作暴露到网络的前向/反向传播中
        ↓
  必须保证:
    1. 网络输出的动作  →  在物理上合法(不能出现"扭曲旋转")
    2. 大范围姿态优化  →  可微、无奇异点
    3. 生成的运动轨迹  →  严格物理可行
        ↓
  绕路走不通了,必须直面旋转空间的真正结构 = 李群

💡 第一性原理:旋转不构成向量空间(不能直接相加),但构成一个光滑流形 + 群——这就是李群。要在上面做"梯度下降",必须借助它的切空间(李代数)。


1.4.1 欧拉角的致命缺陷:万向锁

A. 三种姿态表示方法对比
传统姿态表示的三种方式:

欧拉角 (roll, pitch, yaw)  →  直观,但有万向锁 ❌、不便插值
旋转矩阵 R (3×3)            →  精确,但 9 个数冗余、6 个约束
四元数 q (4 个数)           →  紧凑、无万向锁、插值顺滑 ✅
轴角 (axis-angle)           →  几何意义清晰,等价于 so(3) 向量
B. 万向锁(Gimbal Lock)的本质

误区:很多人以为欧拉角的三个轴始终两两正交,其实不是

欧拉角 ZYX 顺序(航空惯例 yaw-pitch-roll):

  先绕 Z 轴转 ψ(偏航 yaw)       → 此时新的 Y 轴变了
  再绕新的 Y 轴转 θ(俯仰 pitch)  → 此时新的 X 轴又变了
  最后绕新的 X 轴转 φ(滚转 roll)

每一步的旋转轴都依赖前一步的姿态,并不固定!

当 θ = ±90° 时发生什么?

若 pitch θ = 90°:
  第一次旋转把原 X 轴转到了 -Z 方向
  此时 yaw(绕 Z)和 roll(绕新 X)的旋转轴重合
        ↓
  失去 1 个自由度(3 DOF 退化为 2 DOF)

物理表现:
  • 相机/机器人头部"卡住",某些朝向无法到达
  • 控制系统从一个解跳到另一个解,姿态突变
  • 自动驾驶车避让障碍物时,车头方向无法平滑调整
C. 万向锁的几何直观

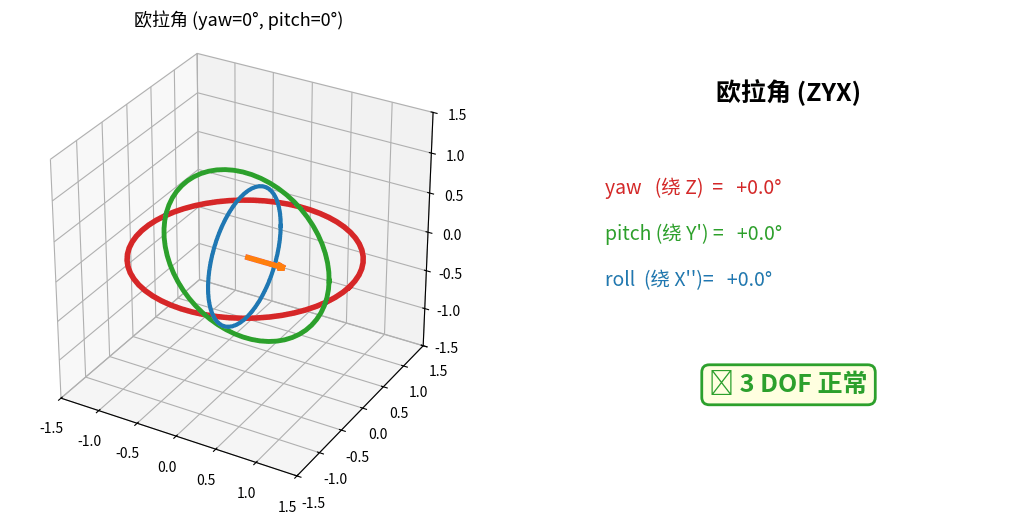

3D 动画展示欧拉角万向锁:当 pitch 转到 90° 时外环和内环的旋转轴重合,自由度从 3 降为 2

万向锁实时演示:三个旋转环(红=外环 Z,绿=中环 Y',蓝=内环 X'')随欧拉角变化。

当 pitch 转到 90° 时,红绿环旋转轴对齐 → 丢失 1 个自由度(右侧状态卡变红)。

📌 工程结论:欧拉角只用于显示和人机交互(用户友好),绝不用于状态变量和优化。所有内部计算用四元数 + 李代数。


1.4.2 李群 SO(3):纯旋转的集合

A. 数学定义

SO(3)(Special Orthogonal Group 3)= 三维空间中所有"合法纯旋转"的集合:

SO(3) = { R ∈ ℝ^(3×3)  |  RᵀR = I  且  det(R) = +1 }

这两个约束分别对应"形状保持"和"右手旋转"两个物理要求。

B. 约束公式的完整推导

(1) 正交性约束 RᵀR = I 的推导

出发点:旋转是线性变换,对任意向量 v ∈ ℝ³,旋转后 v' = R · v

物理要求:旋转不改变向量长度
  → |v'|² = |v|²

把模长展开:
  |v'|² = (Rv)ᵀ(Rv) = vᵀRᵀRv
  |v|²  = vᵀv

二者相等对任意 v 成立:
  vᵀ(RᵀR - I)v = 0  ∀v
        ↓
  RᵀR = I       ✅ 正交性约束

(2) 行列式约束 det(R) = +1 的推导

对正交矩阵 RᵀR = I 两边取行列式:
  det(RᵀR) = det(I)
  det(R)·det(Rᵀ) = 1
  det(R)² = 1
  → det(R) = ±1

物理排除:
  det(R) = -1  →  对应镜像反射(如把右手变成左手)
                  这不是真实物理世界的旋转
  det(R) = +1  →  右手旋转,符合"右手定则"  ✅
C. SO(3) 的群结构

SO(3) 之所以叫"群",是因为它满足以下运算性质:

性质 数学表达 物理意义
封闭性 R₁ · R₂ ∈ SO(3) 两次旋转合成还是旋转
结合律 (R₁R₂)R₃ = R₁(R₂R₃) 旋转可分组进行
单位元 I · R = R · I = R "不转" 也是一个旋转
逆元 R · Rᵀ = I → R⁻¹ = Rᵀ 任何旋转都可逆

重要工程公式:旋转矩阵的逆等于其转置——这是 SLAM 里频繁使用的性质,避免了昂贵的矩阵求逆。

D. 姿态叠加(坐标变换链)
A 相对于 C 的旋转 = A 相对于 B 的旋转 × B 相对于 C 的旋转
        R_AC      =        R_AB        ×        R_BC

例如:相机相对于世界的姿态 = 相机相对于机器人 × 机器人相对于世界。

E. SO(3) 的"维度"

虽然旋转矩阵有 9 个元素,但实际只有 3 个自由度

  • 9 个元素 - 6 个约束(RᵀR=I 给出 6 个独立方程,因为对称矩阵)= 3 个自由度
  • 这与"绕一个轴转一个角度"的轴角表示自由度一致

🧠 关键认知:SO(3) 是 9 维空间 ℝ⁹ 中的一个 3 维光滑流形(manifold)。它不是平的,更不是一个普通的向量空间——这就是为什么不能直接对旋转做加法/梯度下降。


1.4.3 李群 SE(3):刚体运动(旋转 + 平移)

A. 数学定义

SE(3)(Special Euclidean Group 3)= 三维空间中所有刚体运动的集合:

SE(3) = { T = [R  t]  |  R ∈ SO(3),  t ∈ ℝ³ }
              [0  1]

T 是 4×4 的齐次变换矩阵(就是 §1.3.2 的 T)。

B. 齐次变换矩阵的完整推导

(1) 原始关系式(非齐次)

空间中点 p ∈ ℝ³,经旋转 R + 平移 t 后:
  p' = R · p + t

问题:这不是矩阵乘法,无法直接叠加多个变换!

(2) 齐次化改造

引入齐次坐标,把 3 维向量 p = [x,y,z]ᵀ 扩展为 4 维 p̃ = [x,y,z,1]ᵀ

p̃' = T · p̃

[ x' ]   [ R   t ] [ x ]   [ Rp + t ]
[ y' ] = [       ] [ y ] = [        ]
[ z' ]   [ 0   1 ] [ z ]   [   1    ]
[ 1  ]             [ 1 ]

✅ 与原始 p' = Rp + t 等价,且现在是纯粹的矩阵乘法。

(3) 变换的合成(齐次形式的好处)

T_AB · T_BC = [R_AB  t_AB] [R_BC  t_BC]
              [ 0    1   ] [ 0    1   ]
            = [R_AB·R_BC   R_AB·t_BC + t_AB]
              [   0                 1      ]
            = T_AC          ✅
C. SE(3) 的逆
T = [R  t]   →   T⁻¹ = [Rᵀ  -Rᵀt]
    [0  1]              [0     1 ]

推导

要求 T · T⁻¹ = I,设 T⁻¹ = [A  b]:
[R  t][A  b]   [RA   Rb+t]   [I  0]
[0  1][0  1] = [0    1   ] = [0  1]

由 RA = I → A = R⁻¹ = Rᵀ
由 Rb + t = 0 → b = -Rᵀ·t  ✅
D. SE(3) 的"维度"
  • 6 自由度:3 个旋转 + 3 个平移
  • 是 16 维空间 ℝ^(4×4) 中的一个 6 维光滑流形
E. 工程中 SE(3) 的应用
场景 SE(3) 表示
机械臂末端位姿 末端相对于基座的 T
相机外参(SLAM) 相机相对于世界的 T_wc
无人机状态 机体相对于地面的 T
关键帧位姿图 每个关键帧一个 T 节点
物体抓取目标 物体相对于相机的 T_co

1.4.4 李代数 so(3):旋转的切空间

A. 直观比喻:球面与地图
李群 SO(3)/SE(3)   ≈   弯曲的球面(地球表面)
                      • 不能直接相加:北京坐标 + 纽约坐标 = ???
                      • 不能直接求导:维度沿球面变化

李代数 so(3)/se(3) ≈   平面地图(局部展开)
                      • 可以加减:地图上两点矢量加法
                      • 可以求导:梯度有意义
                      • 通过"映射"和球面建立对应
B. so(3) 的数学定义

so(3) = SO(3) 在单位元 I 处的切空间,是 3 维向量空间。

具体来说,是所有 3×3 反对称矩阵的集合(与 3 维向量 ω 一一对应):

so(3) = { [ω]× ∈ ℝ^(3×3)  |  [ω]×ᵀ = -[ω]× }

向量 ω = (ωₓ, ωᵧ, ωᵤ)ᵀ 的"反对称化"(hat 算子):

           [  0   -ωᵤ   ωᵧ ]
[ω]× = ω∧ = [ ωᵤ    0   -ωₓ ]
           [-ωᵧ   ωₓ    0  ]
C. so(3) 定义的推导(从 SO(3) 怎么"切"出来的?)
出发点:旋转矩阵 R(t) 是时间的函数(旋转在运动)
约束:  R(t)·R(t)ᵀ = I  对所有 t 成立

两边对 t 求导:
  Ṙ(t)·R(t)ᵀ + R(t)·Ṙ(t)ᵀ = 0
                  ↓
  Ṙ·Rᵀ = -(Ṙ·Rᵀ)ᵀ      ← 反对称!
                  ↓
  令  S = Ṙ·Rᵀ
  S 是反对称矩阵 → 可写成 [ω]× 形式
                  ↓
  Ṙ = S · R = [ω]× · R

物理含义:
  ω = (ωₓ, ωᵧ, ωᵤ) 是"瞬时角速度"
  在单位元处(R = I):Ṙ = [ω]×

✅ 所以 so(3) 描述的就是单位元处的"旋转速度方向",即旋转的"微小增量"。

D. 反对称矩阵的重要性质
1. [ω]× · v = ω × v   (叉乘的矩阵形式!)

2. [ω]×ᵀ = -[ω]×       (反对称)

3. [ω]ײ = ωωᵀ - |ω|²·I  (三角恒等式)

4. [ω]׳ = -|ω|² · [ω]×   (递推关系:循环!)

性质 4 非常关键——它让指数映射的泰勒级数能"收敛成闭式解"(Rodrigues 公式)。

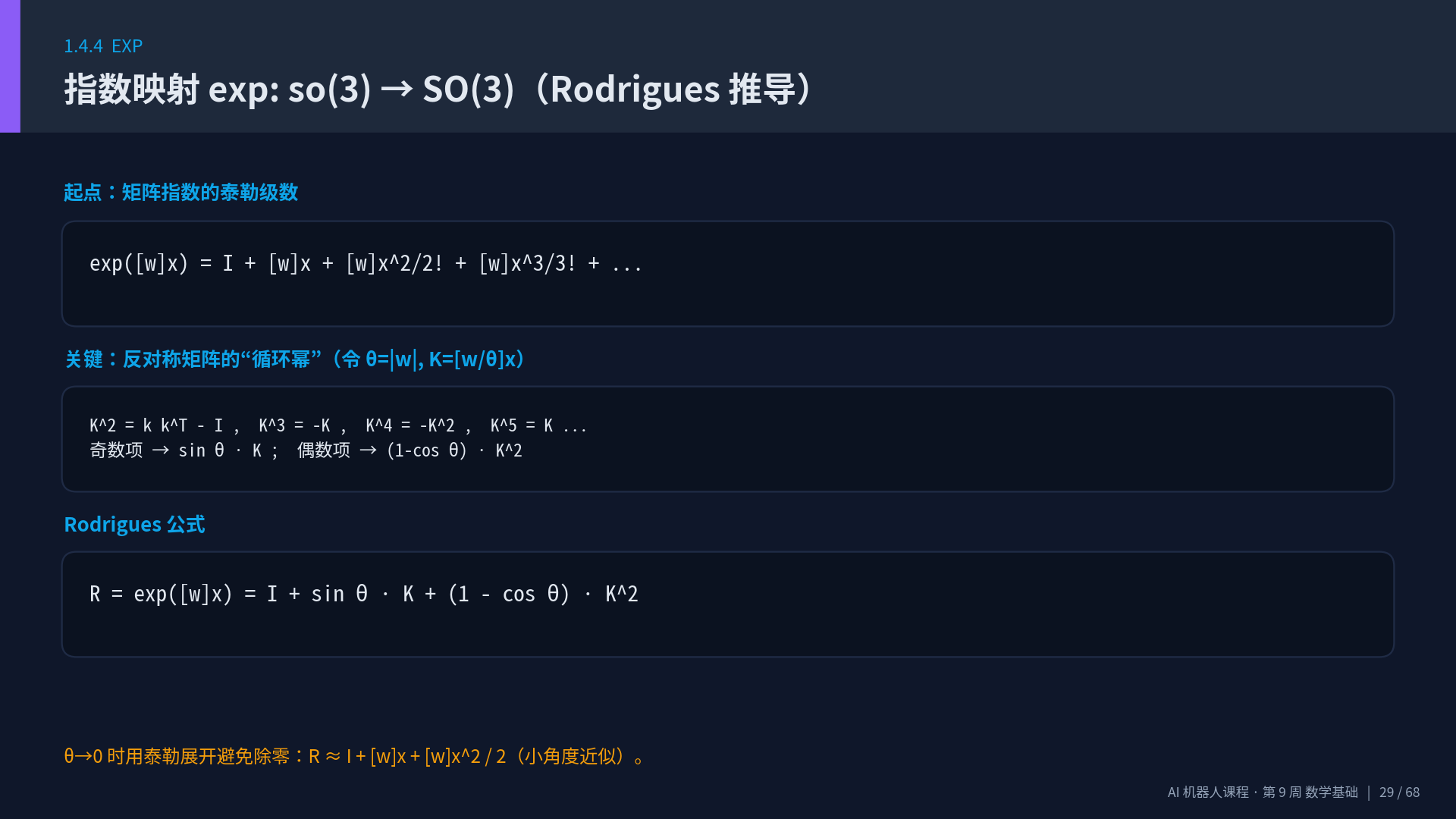

E. 指数映射 exp: so(3) → SO(3)(Rodrigues 公式推导)

目标:把 so(3) 向量 ω 转换为 SO(3) 旋转矩阵 R。

起点:矩阵指数的定义

exp([ω]×) = I + [ω]× + [ω]ײ/2! + [ω]׳/3! + [ω]×⁴/4! + ...

关键技巧:利用反对称矩阵的循环幂

设 θ = |ω|(旋转角度),k = ω/θ(单位旋转轴),则 K = [k]× 满足:

K² = kkᵀ - I
K³ = -K
K⁴ = -K²
K⁵ = K
...

代入泰勒级数并分类:

exp(θK) = I + θK + (θK)²/2! + (θK)³/3! + (θK)⁴/4! + ...

奇数项(含 K, -K, K, -K, ...):
  = K·(θ - θ³/3! + θ⁵/5! - ...) = sin(θ) · K

偶数项(含 K², -K², K², ...):
  = K²·(θ²/2! - θ⁴/4! + ...) = (1 - cos(θ)) · K²

加上常数 I:

最终得到 Rodrigues 公式

┌────────────────────────────────────────────────────┐
│  R = exp([ω]×) = I + sin(θ)·K + (1 - cos(θ))·K²    │
│                                                    │
│  其中 θ = |ω|, k = ω/θ, K = [k]×                   │
└────────────────────────────────────────────────────┘

或等价写法:

R = I + (sin θ / θ)·[ω]× + ((1 - cos θ) / θ²)·[ω]ײ

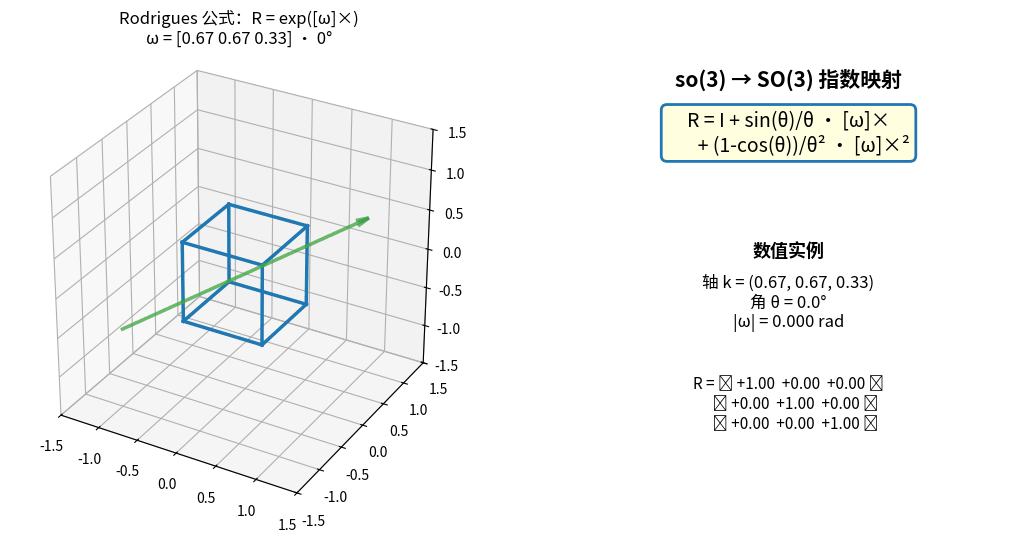

Rodrigues 公式 3D 动画:立方体绕一个固定旋转轴连续旋转 360°,右侧实时显示旋转矩阵数值

Rodrigues 公式实时演示:so(3) 向量 ω 绕固定轴增大角度 θ,

左侧立方体被 R = exp([ω]×) 连续旋转,右侧实时显示 ω、θ 与旋转矩阵 R 的所有元素。

特殊情形(θ → 0)的处理(数值稳定性):

当 θ ≈ 0 时,用泰勒展开避免除零:
  sin(θ)/θ      ≈ 1 - θ²/6 + θ⁴/120 - ...
  (1-cos θ)/θ²  ≈ 1/2 - θ²/24 + θ⁴/720 - ...

  → R ≈ I + [ω]× + [ω]ײ/2  (小角度近似)
F. 对数映射 log: SO(3) → so(3)

目标:从旋转矩阵 R 反求旋转向量 ω("姿态差→可优化向量")。

步骤

1. 求旋转角度 θ:
   trace(R) = 1 + 2cos(θ)
   → θ = arccos((trace(R) - 1) / 2)

2. 求旋转轴 k:
   R - Rᵀ = 2 sin(θ) · [k]×
   → 从反对称矩阵 [k]× 中读出 k 向量:
     k = (1 / (2 sin θ)) · [R₃₂ - R₂₃, R₁₃ - R₃₁, R₂₁ - R₁₂]ᵀ

3. 合成:
   ω = θ · k

特殊情形:
   θ = 0   → ω = 0(无旋转)
   θ = π   → 需特别处理(k 通过 R + I 的对角线求出)
G. Python 完整实现与验证
import numpy as np
from scipy.spatial.transform import Rotation

def skew(omega):
    """向量 → 反对称矩阵(hat 算子)"""
    wx, wy, wz = omega
    return np.array([
        [  0, -wz,  wy],
        [ wz,   0, -wx],
        [-wy,  wx,   0]
    ])

def vee(S):
    """反对称矩阵 → 向量(vee 算子,hat 的逆运算)"""
    return np.array([S[2, 1], S[0, 2], S[1, 0]])

def exp_so3(omega):
    """指数映射:so(3) → SO(3),即 Rodrigues 公式"""
    theta = np.linalg.norm(omega)
    if theta < 1e-10:
        return np.eye(3) + skew(omega)  # 小角度近似
    K = skew(omega / theta)
    return np.eye(3) + np.sin(theta) * K + (1 - np.cos(theta)) * (K @ K)

def log_so3(R):
    """对数映射:SO(3) → so(3)"""
    cos_theta = (np.trace(R) - 1) / 2
    cos_theta = np.clip(cos_theta, -1.0, 1.0)
    theta = np.arccos(cos_theta)
    if theta < 1e-10:
        return vee(R - np.eye(3))  # 小角度
    return (theta / (2 * np.sin(theta))) * vee(R - R.T)

# ===== 测试:双向往返一致性 =====
omega = np.array([0.3, -0.5, 1.2])      # 任意旋转向量
R = exp_so3(omega)                       # so(3) → SO(3)
omega_back = log_so3(R)                  # SO(3) → so(3)

print("原始 ω:        ", omega.round(6))
print("往返后 ω:      ", omega_back.round(6))
print("一致性误差:    ", np.linalg.norm(omega - omega_back))
print("正交性 RᵀR-I:  ", np.linalg.norm(R.T @ R - np.eye(3)))
print("行列式 det(R): ", np.linalg.det(R).round(6))

# ===== 与 scipy 交叉验证 =====
R_scipy = Rotation.from_rotvec(omega).as_matrix()
print("与 scipy 一致: ", np.allclose(R, R_scipy))

1.4.5 李代数 se(3):刚体运动的切空间

A. se(3) 定义

se(3) = SE(3) 在单位元处的切空间,是 6 维向量空间:

se(3) 向量:ξ = [ρ; ω] ∈ ℝ⁶
   ρ ∈ ℝ³ —— 平移增量
   ω ∈ ℝ³ —— 旋转增量

广义反对称化:

         [ [ω]×   ρ ]      4×4 矩阵
ξ∧  =    [  0ᵀ   0 ]
B. se(3) 定义的推导

类比 so(3) 推导:

SE(3) 中 T(t) 满足 T·T⁻¹ = I
两边对 t 求导:
  Ṫ·T⁻¹ + T·(T⁻¹). = 0
  → Ṫ·T⁻¹ 是 4×4 广义反对称矩阵

形式上:

Ṫ·T⁻¹ = [Ṙ·Rᵀ      ṫ - Ṙ·Rᵀ·t]
        [  0              0    ]

第一块就是 [ω]×(so(3) 的形式);
第二块定义为平移速度 ρ(其实是修正后的瞬时线速度)。

→ se(3) 自然分解为 (旋转, 平移) = (ω, ρ)
C. 指数映射 exp: se(3) → SE(3)
                ┌                                          ┐
exp(ξ∧)  =      │  exp([ω]×)    V·ρ                       │
                │      0         1                         │
                └                                          ┘

其中:
  exp([ω]×) = Rodrigues 公式(与 so(3) 相同)

  V 称为"左雅可比矩阵"(补偿旋转对平移的影响):

  V = I + ((1 - cos θ) / θ²)·[ω]× + ((θ - sin θ) / θ³)·[ω]ײ

🧠 理解 V 的物理意义:如果直接令 t = ρ,则在旋转的同时做平移会"漂移"——V 矩阵正是补偿这个漂移,确保积分结果落在真正的 SE(3) 上。

D. Python 实现 SE(3) 指数映射
def left_jacobian_so3(omega):
    """SE(3) 指数映射中的左雅可比矩阵 V"""
    theta = np.linalg.norm(omega)
    if theta < 1e-10:
        return np.eye(3) + 0.5 * skew(omega)
    K = skew(omega / theta)
    V = (np.eye(3)
         + ((1 - np.cos(theta)) / theta) * K
         + ((theta - np.sin(theta)) / theta) * (K @ K))
    return V

def exp_se3(xi):
    """指数映射:se(3) → SE(3)
    xi = [rho_x, rho_y, rho_z, w_x, w_y, w_z]  (前 3 平移,后 3 旋转)
    """
    rho = xi[:3]
    omega = xi[3:]
    R = exp_so3(omega)
    V = left_jacobian_so3(omega)
    t = V @ rho
    T = np.eye(4)
    T[:3, :3] = R
    T[:3,  3] = t
    return T

# 示例
xi = np.array([0.1, 0.2, 0.3, 0, 0, np.pi/4])  # 平移 + 绕 z 旋转 45°
T = exp_se3(xi)
print("SE(3) 矩阵:")
print(T.round(4))

1.4.6 四元数:SO(3) 的紧凑表达

A. 四元数定义

哈密尔顿四元数

q = w + xi + yj + zk
  = (w, x, y, z)
  = (w, v⃗)        ← w 是标量部分,v⃗=(x,y,z) 是矢量部分

虚部满足:
  i² = j² = k² = ijk = -1
  ij =  k,   ji = -k    (不可交换!)
  jk =  i,   kj = -i
  ki =  j,   ik = -j

单位四元数约束

|q|² = w² + x² + y² + z² = 1

只有单位四元数才表示合法旋转。

B. 四元数乘法(用于姿态叠加)
q₁ ⊗ q₂ = (w₁w₂ - v⃗₁·v⃗₂,  w₁v⃗₂ + w₂v⃗₁ + v⃗₁ × v⃗₂)

物理含义:q₂ 之后再 q₁,等价于姿态先后叠加。

C. 四元数与轴角的对应

绕单位轴 k 转角度 θ

q = (cos(θ/2),  sin(θ/2)·k)
  = (cos(θ/2),  sin(θ/2)·kₓ,  sin(θ/2)·kᵧ,  sin(θ/2)·kᵤ)

📌 注意 θ/2:这是四元数的"双覆盖"特性——q 和 -q 表示同一个旋转。

D. 用四元数旋转向量
设向量 v⃗ ∈ ℝ³,纯虚四元数 p = (0, v⃗)
旋转后:p' = q ⊗ p ⊗ q*

  q* = (w, -x, -y, -z)   (共轭)
  对单位四元数:q* = q⁻¹

最终:v⃗' = 旋转后向量 = p' 的虚部
E. 四元数 ↔ 旋转矩阵的等价证明

q = (w, x, y, z) 展开计算 q ⊗ p ⊗ q*,整理可得:

R(q) = ┌                                                              ┐
       │  1-2(y²+z²)    2(xy - wz)    2(xz + wy)                    │
       │  2(xy + wz)    1-2(x²+z²)    2(yz - wx)                    │
       │  2(xz - wy)    2(yz + wx)    1-2(x²+y²)                    │
       └                                                              ┘

可以验证 R(q)ᵀR(q) = Idet(R(q)) = 1(利用 |q|²=1 约束),完美对应 SO(3)。

F. SLERP(球面线性插值)

两个姿态 q₀, q₁ 之间的平滑插值:

slerp(q₀, q₁, t) = sin((1-t)·Ω)/sin(Ω) · q₀  +  sin(t·Ω)/sin(Ω) · q₁

其中 Ω = arccos(q₀ · q₁)(两个四元数的"夹角")

性质:

  • 角速度恒定(不像欧拉角线性插值那样忽快忽慢)
  • 路径最短(球面大圆弧)
  • 适合相机切换、关键帧动画、姿态控制目标平滑

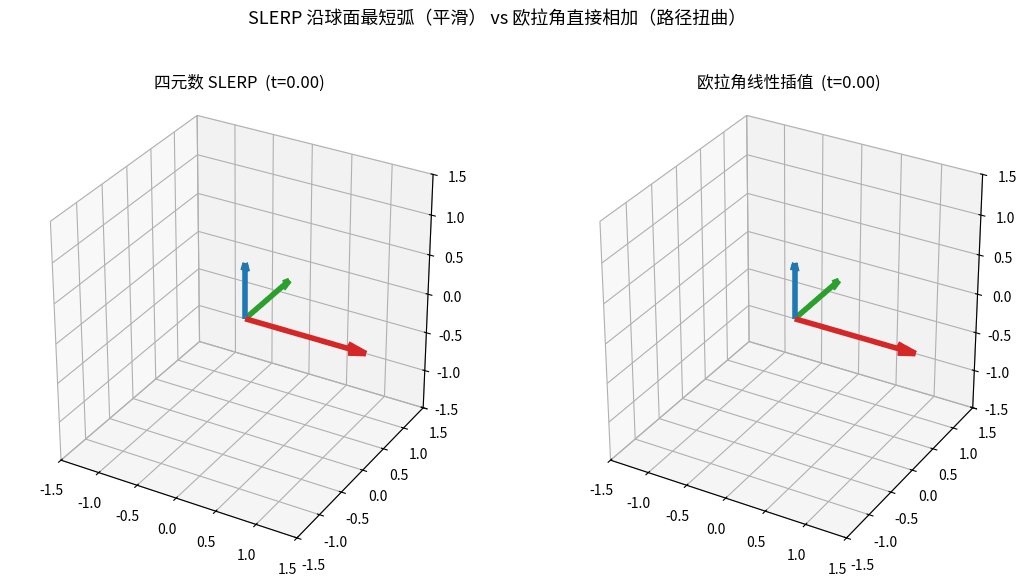

四元数 SLERP 与欧拉角线性插值的并排对比动画:左侧 SLERP 路径平滑,右侧欧拉角插值出现路径扭曲

SLERP vs 欧拉角直接插值:相同起止姿态,左边四元数 SLERP 沿球面最短弧平滑过渡,

右边欧拉角逐分量线性相加却出现路径扭曲——这就是相机/关键帧动画都用 SLERP 的原因。

G. 三者分工:工程实践的"标准链路"
┌──────────────┐  对数映射 log  ┌───────────────┐  梯度下降  ┌───────────────┐
│  当前姿态 q  │ ─────────────→ │  so(3) 向量 ω │ ────────→ │  优化后 ω+δω  │
│  (4 个数存储) │                │  (3 个数无约束) │            │  (网络反传可微) │
└──────────────┘                └───────────────┘            └───────────────┘
        ▲                                                            │
        │            指数映射 exp                                    │
        └────────────────────────────────────────────────────────────┘
                       (更新姿态 q' = q ⊗ exp(δω))

底层物理规则始终是 SO(3)(RᵀR = I, det R = 1),但工程师只在最外层接触它。
H. Python 实战:四元数运算与 SLERP
from scipy.spatial.transform import Rotation, Slerp
import numpy as np

# ===== 1. 三种表示之间互相转换 =====
r = Rotation.from_euler('xyz', [30, 45, 60], degrees=True)

q     = r.as_quat()       # 四元数 [x, y, z, w]  注意 scipy 顺序!
R     = r.as_matrix()     # 旋转矩阵
omega = r.as_rotvec()     # so(3) 向量(轴角,长度为 θ)
euler = r.as_euler('xyz', degrees=True)

print(f"四元数:    {q.round(4)}")
print(f"so(3) 向量: {omega.round(4)}  (长度 = {np.linalg.norm(omega):.4f})")
print(f"欧拉角:    {euler.round(2)}°")

# ===== 2. 四元数乘法(姿态叠加)=====
q1 = Rotation.from_euler('z', 30, degrees=True)
q2 = Rotation.from_euler('x', 45, degrees=True)
q12 = q1 * q2   # 注意:是组合,不是数值乘法
print(f"组合后欧拉角: {q12.as_euler('xyz', degrees=True).round(2)}°")

# ===== 3. SLERP 球面线性插值 =====
key_times = [0, 1]
key_rots = Rotation.concatenate([
    Rotation.from_euler('xyz', [0, 0, 0], degrees=True),
    Rotation.from_euler('xyz', [90, 60, 30], degrees=True),
])
slerp = Slerp(key_times, key_rots)

print("\nSLERP 插值轨迹(t 从 0 → 1):")
for t in np.linspace(0, 1, 11):
    r_mid = slerp(t)
    angle = np.degrees(np.linalg.norm(r_mid.as_rotvec()))
    print(f"  t={t:.1f}  →  总旋转角 = {angle:.2f}°")

# ===== 4. 验证 q 和 -q 表示同一个旋转 =====
q_pos = r.as_quat()
q_neg = -q_pos
R1 = Rotation.from_quat(q_pos).as_matrix()
R2 = Rotation.from_quat(q_neg).as_matrix()
print(f"\nq 和 -q 表示同一旋转? {np.allclose(R1, R2)}")  # True

1.4.7 为什么深度学习时代必须用李代数?

A. 三种表示的"可微性"对比
┌──────────────┬──────────┬──────────────┬──────────────┐
│  表示        │  参数个数 │  约束        │  可直接梯度下降?│
├──────────────┼──────────┼──────────────┼──────────────┤
│  旋转矩阵 R   │    9     │  RᵀR = I (6) │      ❌      │
│  四元数 q     │    4     │  |q| = 1     │      ❌      │
│  so(3) 向量 ω │    3     │  无          │      ✅      │
│  欧拉角       │    3     │  无          │  ⚠️ 万向锁  │
└──────────────┴──────────┴──────────────┴──────────────┘

为什么有约束的表示不能直接做梯度下降?

假设网络输出旋转矩阵 R̂:
  loss(R̂) ← 计算损失
  ∂loss/∂R̂ ← 反传到 R̂
  R̂ -= η · ∂loss/∂R̂   ← 普通梯度更新

问题:更新后的 R̂' 不再满足 R̂'ᵀR̂' = I!
      → 不是合法旋转 → 后续物理仿真崩溃
B. 李代数让"梯度下降在流形上正确进行"
正确做法("流形上的梯度下降"):

1. 网络输出 so(3) 增量 δω(3 个无约束的数)

2. 当前姿态 R 通过乘法更新:
     R' = R · exp(δω∧)
                ↑
         自动落在 SO(3) 上!

3. 损失函数对 δω 求导,反向传播
C. 经典应用:BA(Bundle Adjustment,捆绑调整)
SLAM 中典型问题:
  • N 个相机位姿 T_i ∈ SE(3)
  • M 个 3D 点 P_j ∈ ℝ³
  • 观测:点 j 投影到相机 i 上的像素 u_ij
  • 噪声:u_ij = π(T_i · P_j) + ε

目标:min  Σ ‖u_ij - π(T_i · P_j)‖²
      {T_i, P_j}

如果直接用旋转矩阵优化:
  • 每次迭代要重投影到 SO(3)(QR 分解)
  • 数值不稳定,迭代慢

用 se(3) 优化:
  • 每个 T_i 用 6 维向量 ξ_i 表示扰动
  • 用 GN/LM 算法在 se(3) 上线性化
  • 最后 T_i ← exp(ξ_i∧) · T_i
  → g2o / Ceres / GTSAM 都是这么做的
D. 五大具身智能应用场景

(以下表格摘自深蓝具身智能专栏

场景 关键问题 李群表示 李代数优化
SLAM 后端优化 相邻关键帧之间的相对位姿误差 SE(3) 位姿节点 se(3) 切空间扰动,GN/LM 求解
运动规划 B样条/贝塞尔曲线在姿态空间的轨迹 SO(3) 姿态轨迹 so(3) 控制点采样,保证光滑无奇异
全身控制 (WBC) 末端任务空间速度 → 关节速度 SE(3) 任务坐标 se(3) 速度通过雅可比映射
模型预测控制 (MPC) 短时窗内最优轨迹 SE(3) 系统状态 se(3) 切空间线性化 → QP 标准形式
大模型动作微调 VLA 网络输出"动作残差" SE(3) 动作 se(3) 增量梯度下降
E. 一句话总结

💡 第一性原理:具身智能的本质是"在物理世界中生成和控制刚体运动"——

  • 运动必须在流形(李群)上合法 → 用 SO(3)/SE(3) 表示
  • 优化必须在切空间(李代数)上线性 → 用 so(3)/se(3) 计算梯度
  • 存储和传输用四元数最紧凑 → 工程系统的接口格式

这不是巧合,是数学结构决定的。


1.4.8 综合实战:SLAM 风格的位姿优化(教学示例)

下面用 Python 实现一个最小化版本的 SLAM 位姿误差优化——用 se(3) 切空间扰动 + 高斯牛顿迭代:

import numpy as np

# ===== 工具函数 =====
def skew(v):
    return np.array([[0,-v[2],v[1]],[v[2],0,-v[0]],[-v[1],v[0],0]])

def exp_so3(omega):
    theta = np.linalg.norm(omega)
    if theta < 1e-8: return np.eye(3) + skew(omega)
    K = skew(omega/theta)
    return np.eye(3) + np.sin(theta)*K + (1-np.cos(theta))*(K@K)

def exp_se3(xi):
    rho, omega = xi[:3], xi[3:]
    R = exp_so3(omega)
    theta = np.linalg.norm(omega)
    if theta < 1e-8:
        V = np.eye(3) + 0.5*skew(omega)
    else:
        K = skew(omega/theta)
        V = np.eye(3) + ((1-np.cos(theta))/theta)*K + ((theta-np.sin(theta))/theta)*(K@K)
    T = np.eye(4); T[:3,:3]=R; T[:3,3]=V@rho
    return T

# ===== 问题设置:观测到一组 3D 点,估计相机位姿 =====
np.random.seed(42)
T_true = np.eye(4)
T_true[:3,:3] = exp_so3(np.array([0.1, 0.2, -0.3]))
T_true[:3, 3] = np.array([0.5, -0.3, 1.0])

# 3D 点(世界坐标系)
N = 30
P_world = np.random.uniform(-1, 1, size=(N, 3))
# 真实观测(相机坐标系)+ 噪声
P_cam_true = (T_true[:3,:3] @ P_world.T + T_true[:3,3:4]).T
P_cam_obs = P_cam_true + 0.01 * np.random.randn(N, 3)

# ===== 初始猜测 =====
T_est = np.eye(4)

# ===== 高斯牛顿迭代(在 se(3) 上线性化)=====
print(f"{'iter':>4} | {'cost':>12} | {'|delta|':>10}")
for it in range(20):
    # 计算残差
    P_cam_pred = (T_est[:3,:3] @ P_world.T + T_est[:3,3:4]).T
    residual = (P_cam_pred - P_cam_obs).flatten()   # 3N 维

    # 计算雅可比(对 se(3) 扰动的偏导)
    # 对单个点 p 的雅可比: J = [I, -[Rp]×]   (3×6)
    J = np.zeros((3*N, 6))
    for i in range(N):
        Rp = T_est[:3,:3] @ P_world[i]
        J[3*i:3*i+3, :3] = np.eye(3)
        J[3*i:3*i+3, 3:] = -skew(Rp)

    # 解正规方程 (JᵀJ) Δξ = -Jᵀ r
    H = J.T @ J
    g = J.T @ residual
    delta = -np.linalg.solve(H + 1e-6*np.eye(6), g)

    # 在 se(3) 切空间上更新
    T_est = exp_se3(delta) @ T_est

    cost = 0.5 * residual @ residual
    print(f"{it:>4} | {cost:>12.6e} | {np.linalg.norm(delta):>10.6e}")

    if np.linalg.norm(delta) < 1e-8:
        break

print("\n真实位姿 R:\n", T_true[:3,:3].round(4))
print("估计位姿 R:\n", T_est[:3,:3].round(4))
print("\n真实平移 t: ", T_true[:3,3].round(4))
print("估计平移 t: ", T_est[:3,3].round(4))

输出解读:cost 单调下降,delta 范数趋于 0,最终估计姿态收敛到真值附近——这就是 g2o/Ceres/GTSAM 等 SLAM 后端的核心思想。


1.4.9 常见误区与避坑指南

误区 正确做法
直接对欧拉角做梯度下降 转 so(3) 向量再优化
把四元数当 4 维向量做加法 用 SLERP 或对数→加法→指数
旋转矩阵相加再"投影"回 SO(3) 直接在 so(3) 上做加法
忘记四元数的双覆盖性 比较前先对齐符号(q·q' > 0)
网络直接输出旋转矩阵 9 维 输出 so(3) 或 6D 表示 [Zhou et al. 2019]
用 scipy 时混淆 quat 顺序 scipy 用 [x,y,z,w];Eigen/ROS 多用 [w,x,y,z]
小角度时直接除以 sin(θ) 用泰勒展开数值稳定版本
SLAM 优化用 Euler 角参数化 必须用 se(3) 或 SE(3) on-manifold

1.4.10 本节小结

┌─────────────────────────────────────────────────────────────────────┐
│                                                                     │
│   ┌─────────────┐         ┌─────────────┐         ┌─────────────┐  │
│   │  欧拉角      │   ⚠️    │  旋转矩阵 R  │   ✅    │  四元数 q   │  │
│   │  (显示用)    │ ────→  │  (推导用)    │ ────→  │  (存储用)    │  │
│   │  万向锁      │         │  RᵀR=I       │         │  |q|=1       │  │
│   └─────────────┘         └─────────────┘         └─────────────┘  │
│                                  │                       │          │
│                            log ↑│↓ exp           log ↑│↓ exp     │
│                                  ↓                       ↓          │
│                          ┌───────────────────────────────────┐      │
│                          │     so(3) / se(3) 向量            │      │
│                          │   (3 维 / 6 维,无约束)            │      │
│                          │   ✅ 可微 ✅ 线性 ✅ 优化友好      │      │
│                          └───────────────────────────────────┘      │
│                                                                     │
│  应用:SLAM 后端、运动规划、WBC、MPC、RL 动作微调、VLA 模型 ...     │
│                                                                     │
└─────────────────────────────────────────────────────────────────────┘
关键公式速查表
SO(3) 定义:     RᵀR = I,  det(R) = +1
SE(3) 定义:     T = [R t; 0 1],  R ∈ SO(3)

反对称化:       [ω]× v = ω × v
Rodrigues:      R = I + sin(θ)/θ · [ω]× + (1-cos θ)/θ² · [ω]ײ
对数映射:       θ = arccos((tr R - 1)/2)
                ω = θ/(2 sin θ) · vee(R - Rᵀ)

四元数:         q = (cos(θ/2), sin(θ/2)·k)
四元数乘法:     q₁⊗q₂ = (w₁w₂ - v⃗₁·v⃗₂, w₁v⃗₂ + w₂v⃗₁ + v⃗₁×v⃗₂)
四元数旋转:     v⃗' = q ⊗ (0,v⃗) ⊗ q*

SE(3) 指数:    exp(ξ∧) = [exp([ω]×)  V·ρ; 0 1]
                V = I + (1-cos θ)/θ · K + (θ-sin θ)/θ · K²
                ( K = [ω/θ]× )

流形扰动:       R ← R · exp(δω∧)        (右乘扰动)
                T ← T · exp(δξ∧)        (右乘扰动)
                T ← exp(δξ∧) · T        (左乘扰动)
进阶资源(深入学习推荐)
类型 资源
入门博客 深蓝具身智能《具身智能基础》专栏
中文经典 《视觉 SLAM 十四讲》高翔 — 第 3、4 章
英文经典 《State Estimation for Robotics》Timothy Barfoot — 第 7 章
工程库 Sophus(C++)、liegroups(Python)
论文 "A micro Lie theory for state estimation in robotics" — Solà et al. 2018
论文 "On the Continuity of Rotation Representations in Neural Networks" — Zhou et al. CVPR 2019(神经网络该输出什么?)
视频 3Blue1Brown《四元数视觉化》中英字幕版

模块2:机器人运动学数学(50分钟)

2.1 正运动学(Forward Kinematics)

问题:已知关节角度,求末端位置

2-DOF 机械臂正运动学动画:关节角度连续变化,末端在工作空间内画出轨迹,右侧实时显示数值

FK:输入关节角 (θ₁, θ₂) → 计算末端 (x, y)

两个关节角同时变化,末端在工作空间内画出连续轨迹(橙色尾巴)。

2.1.1 DH参数法

Denavit-Hartenberg参数:描述连杆关系的标准方法

参数 含义
a 连杆长度
α 连杆扭转角
d 连杆偏距
θ 关节角
def forward_kinematics_2dof(theta1, theta2, L1, L2):
    """
    2自由度机械臂正运动学
    theta1, theta2: 关节角度(弧度)
    L1, L2: 连杆长度
    """
    x = L1 * np.cos(theta1) + L2 * np.cos(theta1 + theta2)
    y = L1 * np.sin(theta1) + L2 * np.sin(theta1 + theta2)
    return x, y

# 示例
L1, L2 = 1.0, 1.0  # 两个连杆长度都是1
theta1 = np.pi / 4   # 45度
theta2 = np.pi / 4   # 45度

x, y = forward_kinematics_2dof(theta1, theta2, L1, L2)
print(f"末端位置: ({x:.2f}, {y:.2f})")

2.2 逆运动学(Inverse Kinematics)

问题:已知末端位置,求关节角度(更难!)

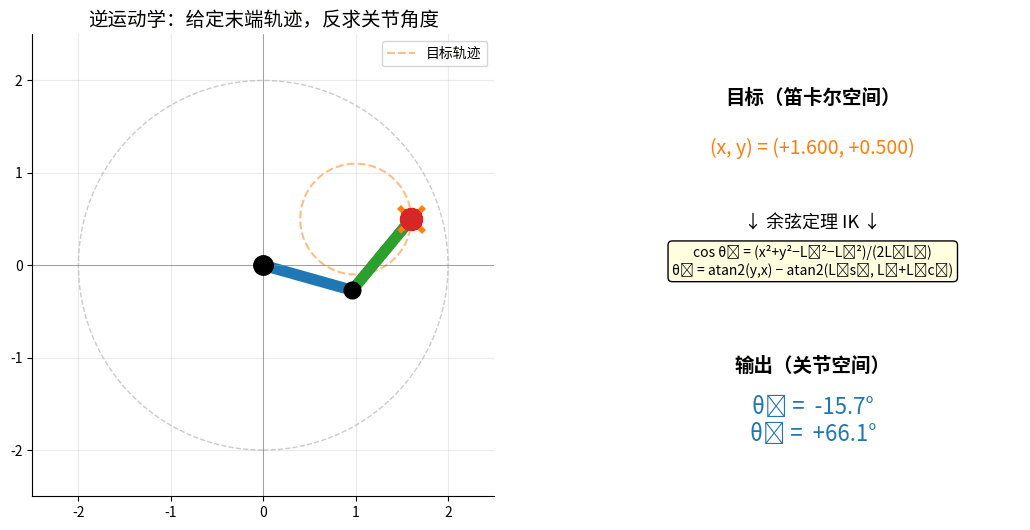

2-DOF 机械臂逆运动学动画:末端沿圆形轨迹运动,关节角度被余弦定理实时反求

IK:给定末端目标圆形轨迹(橙色虚线),反求每一时刻的 (θ₁, θ₂)

机械臂末端跟随目标,红色实线 = 实际轨迹,右侧实时显示余弦定理求解结果。

逆运动学:[x, y] → [θ1, θ2]

特点:
• 可能有多个解(手肘向上/向下)
• 可能无解(超出工作空间)
• 可能有无穷多解(冗余机械臂)

2.2.1 解析解法(简单机械臂)

def inverse_kinematics_2dof(x, y, L1, L2):
    """
    2自由度机械臂逆运动学(解析解)
    """
    # 余弦定理求θ2
    D = (x**2 + y**2 - L1**2 - L2**2) / (2 * L1 * L2)

    # 检查是否有解
    if abs(D) > 1:
        raise ValueError("目标点超出工作空间")

    # 手肘向上的解
    theta2 = np.arccos(D)
    theta1 = np.arctan2(y, x) - np.arctan2(L2*np.sin(theta2), L1+L2*np.cos(theta2))

    return theta1, theta2

# 测试:先正运动学,再逆运动学
theta1_target = np.pi / 3
theta2_target = np.pi / 6

x, y = forward_kinematics_2dof(theta1_target, theta2_target, L1, L2)
print(f"正运动学: θ1={theta1_target:.2f}, θ2={theta2_target:.2f} → ({x:.2f}, {y:.2f})")

theta1_solved, theta2_solved = inverse_kinematics_2dof(x, y, L1, L2)
print(f"逆运动学: ({x:.2f}, {y:.2f}) → θ1={theta1_solved:.2f}, θ2={theta2_solved:.2f}")
print(f"误差: Δθ1={abs(theta1_target-theta1_solved):.4f}, Δθ2={abs(theta2_target-theta2_solved):.4f}")

2.2.2 数值解法(复杂机械臂)

from scipy.optimize import fsolve

def ik_numerical(target_pos, L1, L2, initial_guess=[0, 0]):
    """
    数值法求解逆运动学
    """
    def equations(theta):
        x, y = forward_kinematics_2dof(theta[0], theta[1], L1, L2)
        return [x - target_pos[0], y - target_pos[1]]

    solution = fsolve(equations, initial_guess)
    return solution

# 测试
target = [1.0, 1.0]
theta_solution = ik_numerical(target, L1, L2)
print(f"数值解: θ1={theta_solution[0]:.2f}, θ2={theta_solution[1]:.2f}")

# 验证
x_check, y_check = forward_kinematics_2dof(theta_solution[0], theta_solution[1], L1, L2)
print(f"验证: 目标({target[0]:.2f}, {target[1]:.2f}), 实际({x_check:.2f}, {y_check:.2f})")

2.3 雅可比矩阵(Jacobian Matrix)

描述关节速度与末端速度的关系

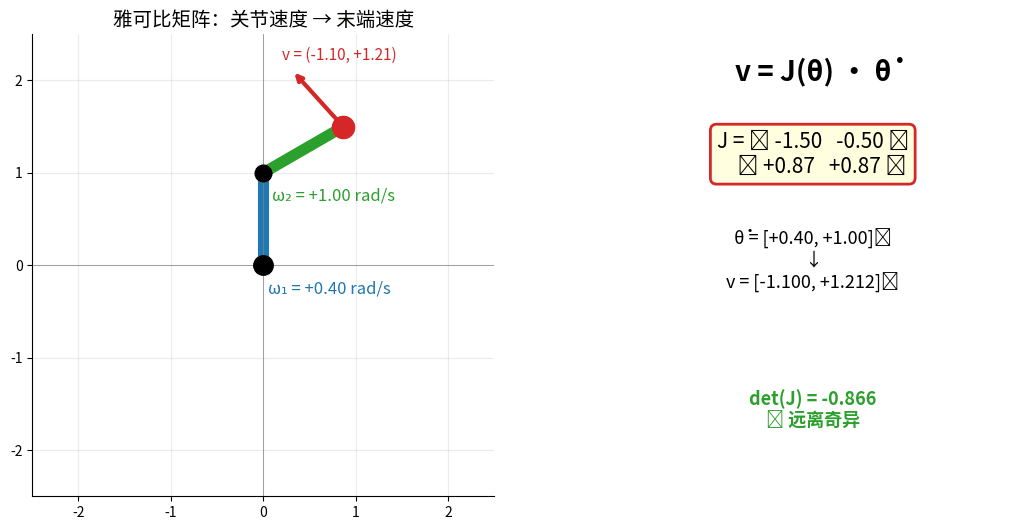

雅可比矩阵动画:机械臂运动中末端速度向量(红箭头)随关节速度实时变化,右侧显示矩阵和奇异性判定

雅可比矩阵 v = J(θ)·θ̇ 实时演示:左图红色箭头 = 末端速度向量,

右图实时显示 J 的所有元素与 det(J)。det(J) → 0 时进入奇异位形(状态变红)。

雅可比矩阵:

v = J(θ) * θ̇

v: 末端速度(笛卡尔空间)
θ̇: 关节速度(关节空间)
J: 雅可比矩阵
def jacobian_2dof(theta1, theta2, L1, L2):
    """
    2自由度机械臂雅可比矩阵
    """
    J = np.array([
        [-L1*np.sin(theta1) - L2*np.sin(theta1+theta2), -L2*np.sin(theta1+theta2)],
        [ L1*np.cos(theta1) + L2*np.cos(theta1+theta2),  L2*np.cos(theta1+theta2)]
    ])
    return J

# 示例:给定关节速度,求末端速度
theta1, theta2 = np.pi/4, np.pi/4
joint_velocity = np.array([0.1, 0.1])  # 关节速度 (rad/s)

J = jacobian_2dof(theta1, theta2, L1, L2)
end_velocity = J @ joint_velocity

print(f"雅可比矩阵:\n{J}")
print(f"关节速度: {joint_velocity}")
print(f"末端速度: {end_velocity}")

雅可比矩阵的应用

  1. 速度映射:关节速度 → 末端速度
  2. 力映射:末端力 → 关节力矩
  3. 奇异性检测:det(J)=0 时机械臂失去自由度
  4. 速度级逆运动学:v_target = J(θ) Δθ → Δθ = J^(-1) v_target

模块3:计算机视觉数学(50分钟)

3.1 图像的数学表示

3.1.1 数字图像

图像 = 矩阵

灰度图像(单通道):
I(x, y) ∈ [0, 255]

   x →
y  ┌──────────┐
↓  │ 255  200 │  明亮
   │ 100   50 │  较暗
   └──────────┘

彩色图像(三通道):
R(x, y), G(x, y), B(x, y)
import cv2
import numpy as np
import matplotlib.pyplot as plt

# 创建一个简单的灰度图像
img = np.array([
    [255, 200, 150],
    [200, 150, 100],
    [150, 100,  50]
], dtype=np.uint8)

print(f"图像形状: {img.shape}")
print(f"图像矩阵:\n{img}")
print(f"像素(0,0)的值: {img[0, 0]}")

# 显示图像
plt.imshow(img, cmap='gray')
plt.colorbar()
plt.title('数字图像矩阵')
plt.show()

3.2 卷积运算(Convolution)

卷积是计算机视觉和深度学习的核心运算

3.2.1 什么是卷积?

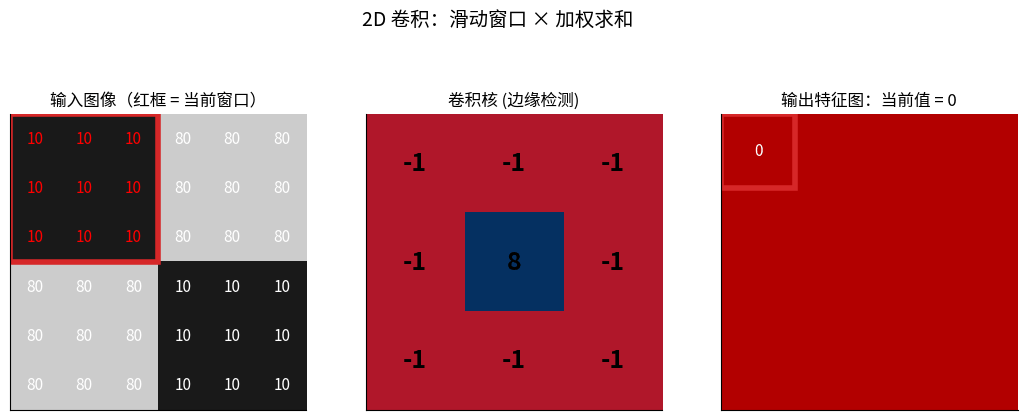

2D 卷积滑动窗口动画:红框在输入图像上扫过,每一步与卷积核做元素相乘累加,结果写入右侧特征图

2D 卷积完整过程:左图红框 = 当前窗口,中间是卷积核(边缘检测算子),

右图每一格就是「窗口 × 核」逐元素相乘后求和的结果——这就是 CNN 第一层在做的事。

卷积 = 滑动窗口 × 加权求和

原图像 I:           卷积核 K:
┌────────┐         ┌────┐
│1 2 3 4 │         │1  0│
│5 6 7 8 │    *    │0 -1│
│9 0 1 2 │         └────┘
└────────┘

过程:
1. 将卷积核放在图像左上角
2. 对应元素相乘并求和
3. 移动卷积核到下一位置
4. 重复直到遍历整个图像
def convolve2d_manual(image, kernel):
    """
    手动实现2D卷积(教学用)
    """
    img_h, img_w = image.shape
    ker_h, ker_w = kernel.shape

    # 输出图像大小
    out_h = img_h - ker_h + 1
    out_w = img_w - ker_w + 1
    output = np.zeros((out_h, out_w))

    # 滑动窗口
    for i in range(out_h):
        for j in range(out_w):
            # 提取窗口
            window = image[i:i+ker_h, j:j+ker_w]
            # 卷积运算
            output[i, j] = np.sum(window * kernel)

    return output

# 示例图像
image = np.array([
    [1, 2, 3, 4],
    [5, 6, 7, 8],
    [9, 10, 11, 12]
], dtype=float)

# 边缘检测卷积核
kernel = np.array([
    [ 1,  0],
    [ 0, -1]
])

result = convolve2d_manual(image, kernel)
print("原图像:")
print(image)
print("\n卷积核:")
print(kernel)
print("\n卷积结果:")
print(result)

3.2.2 常见卷积核及其作用

# 1. 边缘检测(Sobel算子)
sobel_x = np.array([
    [-1, 0, 1],
    [-2, 0, 2],
    [-1, 0, 1]
])

sobel_y = np.array([
    [-1, -2, -1],
    [ 0,  0,  0],
    [ 1,  2,  1]
])

# 2. 模糊(均值滤波)
blur_kernel = np.ones((3, 3)) / 9

# 3. 锐化
sharpen = np.array([
    [ 0, -1,  0],
    [-1,  5, -1],
    [ 0, -1,  0]
])

# 使用OpenCV应用卷积
img = cv2.imread('test.jpg', cv2.IMREAD_GRAYSCALE)

edges_x = cv2.filter2D(img, -1, sobel_x)
edges_y = cv2.filter2D(img, -1, sobel_y)
blurred = cv2.filter2D(img, -1, blur_kernel)
sharpened = cv2.filter2D(img, -1, sharpen)

# 可视化
fig, axes = plt.subplots(2, 3, figsize=(12, 8))
axes[0, 0].imshow(img, cmap='gray')
axes[0, 0].set_title('原图')
axes[0, 1].imshow(edges_x, cmap='gray')
axes[0, 1].set_title('X方向边缘')
axes[0, 2].imshow(edges_y, cmap='gray')
axes[0, 2].set_title('Y方向边缘')
axes[1, 0].imshow(blurred, cmap='gray')
axes[1, 0].set_title('模糊')
axes[1, 1].imshow(sharpened, cmap='gray')
axes[1, 1].set_title('锐化')
plt.tight_layout()
plt.show()

3.3 特征提取数学

3.3.1 梯度与边缘

图像梯度:

∇I = [∂I/∂x]
     [∂I/∂y]

梯度幅值:|∇I| = √((∂I/∂x)² + (∂I/∂y)²)
梯度方向:θ = arctan(∂I/∂y / ∂I/∂x)
Sobel 边缘检测动画:依次显示原图、X 方向梯度、Y 方向梯度、梯度幅值

Sobel 边缘检测的四个阶段:原图 → ∂I/∂x(垂直边缘)→ ∂I/∂y(水平边缘)→ |∇I|(梯度幅值)。

方块、圆、三角形的边缘被自动提取——这就是经典视觉、SLAM 特征点的起点。

def compute_gradient(image):
    """计算图像梯度"""
    # 使用Sobel算子
    grad_x = cv2.Sobel(image, cv2.CV_64F, 1, 0, ksize=3)
    grad_y = cv2.Sobel(image, cv2.CV_64F, 0, 1, ksize=3)

    # 梯度幅值
    magnitude = np.sqrt(grad_x**2 + grad_y**2)

    # 梯度方向
    direction = np.arctan2(grad_y, grad_x)

    return magnitude, direction, grad_x, grad_y

# 测试
img = cv2.imread('test.jpg', cv2.IMREAD_GRAYSCALE)
mag, dire, gx, gy = compute_gradient(img)

fig, axes = plt.subplots(2, 2, figsize=(10, 10))
axes[0, 0].imshow(gx, cmap='gray')
axes[0, 0].set_title('X梯度')
axes[0, 1].imshow(gy, cmap='gray')
axes[0, 1].set_title('Y梯度')
axes[1, 0].imshow(mag, cmap='gray')
axes[1, 0].set_title('梯度幅值(边缘强度)')
axes[1, 1].imshow(dire, cmap='hsv')
axes[1, 1].set_title('梯度方向')
plt.tight_layout()
plt.show()

3.3.2 Harris角点检测

角点 = 两个方向梯度都很大的点

Harris矩阵:

M = [Σ(Ix²)    Σ(IxIy)]
    [Σ(IxIy)   Σ(Iy²) ]

角点响应:
R = det(M) - k * trace(M)²

R > threshold → 角点
def harris_corner_detection(image, k=0.04, threshold=0.01):
    """Harris角点检测"""
    # 计算梯度
    Ix = cv2.Sobel(image, cv2.CV_64F, 1, 0, ksize=3)
    Iy = cv2.Sobel(image, cv2.CV_64F, 0, 1, ksize=3)

    # Harris矩阵的元素
    Ixx = Ix * Ix
    Iyy = Iy * Iy
    Ixy = Ix * Iy

    # 高斯窗口平滑
    Ixx = cv2.GaussianBlur(Ixx, (5, 5), 1)
    Iyy = cv2.GaussianBlur(Iyy, (5, 5), 1)
    Ixy = cv2.GaussianBlur(Ixy, (5, 5), 1)

    # 计算角点响应
    det = Ixx * Iyy - Ixy * Ixy
    trace = Ixx + Iyy
    R = det - k * trace * trace

    # 阈值化
    corners = R > threshold * R.max()

    return R, corners

# 测试
img = cv2.imread('test.jpg', cv2.IMREAD_GRAYSCALE)
R, corners = harris_corner_detection(img)

# 可视化
img_color = cv2.cvtColor(img, cv2.COLOR_GRAY2BGR)
img_color[corners] = [0, 0, 255]  # 红色标记角点

plt.figure(figsize=(12, 6))
plt.subplot(1, 2, 1)
plt.imshow(img, cmap='gray')
plt.title('原图')
plt.subplot(1, 2, 2)
plt.imshow(cv2.cvtColor(img_color, cv2.COLOR_BGR2RGB))
plt.title('角点检测结果')
plt.show()

3.4 相机成像模型

3.4.1 针孔相机模型

三维世界点 → 二维图像点

         世界坐标系 (Xw, Yw, Zw)
              ↓
         相机坐标系 (Xc, Yc, Zc)
              ↓
         图像平面 (u, v)

投影方程:
u = fx * (Xc/Zc) + cx
v = fy * (Yc/Zc) + cy

其中:
(fx, fy): 焦距
(cx, cy): 主点
def project_3d_to_2d(point_3d, camera_matrix):
    """
    3D点投影到2D图像
    point_3d: [X, Y, Z]
    camera_matrix: 3x3相机内参矩阵
    """
    X, Y, Z = point_3d
    fx, fy = camera_matrix[0, 0], camera_matrix[1, 1]
    cx, cy = camera_matrix[0, 2], camera_matrix[1, 2]

    # 投影
    u = fx * (X / Z) + cx
    v = fy * (Y / Z) + cy

    return np.array([u, v])

# 相机内参矩阵
K = np.array([
    [800,   0, 320],  # fx, 0, cx
    [  0, 800, 240],  # 0, fy, cy
    [  0,   0,   1]
])

# 三维点
point_3d = np.array([1.0, 0.5, 2.0])  # 距离相机2米

# 投影
point_2d = project_3d_to_2d(point_3d, K)
print(f"3D点: {point_3d}")
print(f"投影到图像: ({point_2d[0]:.1f}, {point_2d[1]:.1f})")

模块4:路径规划算法(40分钟)

💡 路径规划是机器人导航的核心:从 A 点到 B 点,怎么走?

4.1 路径规划问题概述

机器人路径规划三要素:

┌────────────────────────────────────────────────────────────┐
│                                                            │
│   起点 (Start)    →    目标 (Goal)                         │
│                                                            │
│   约束条件:                                                │
│   • 避开障碍物                                              │
│   • 满足运动学(机器人物理限制)                            │
│   • 路径尽可能短/平滑/安全                                  │
│                                                            │
└────────────────────────────────────────────────────────────┘

两大类规划方法

类别 代表算法 适用场景 特点
图搜索 BFS / Dijkstra / A* 栅格地图 离散、最优
采样型 RRT / PRM 高维空间 连续、概率完备
局部规划 DWA / TEB 实时避障 速度空间搜索

4.2 BFS(广度优先搜索)

最基础的图搜索算法,所有路径规划的起点

核心思想:从起点出发,像水波纹一样向外扩散,先到达的就是最短路径(按步数)。

BFS 扩展过程:

地图(S=起点,G=目标,■=障碍):

  0 1 2 3 4
0 S · · · ·
1 · ■ ■ · ·
2 · ■ G ■ ·
3 · · · · ·

BFS 扩展层次:

层 1:扩展起点的邻居
  ┌─┬─┬─┬─┬─┐
  │S│1│ │ │ │
  │1│■│■│ │ │
  └─┴─┴─┴─┴─┘

层 2:扩展第 1 层的邻居
  ┌─┬─┬─┬─┬─┐
  │S│1│2│ │ │
  │1│■│■│ │ │
  │2│■│G│■│ │
  └─┴─┴─┴─┴─┘

…直到找到 G

算法步骤

1. 把起点放入队列
2. 重复直到队列为空:
   a. 从队头取出一个节点
   b. 如果是目标 → 返回路径
   c. 否则把所有未访问的邻居加入队尾
3. 没找到 → 失败

优缺点

  • ✅ 简单、保证找到最短路径(按步数)
  • ❌ 每条边权重当作 1,无法处理"地形成本"
  • ❌ 大地图慢,搜索空间大

4.3 Dijkstra 算法

BFS 的升级版:考虑边的权重(cost)

核心思想:每次扩展当前累计代价最小的节点(而不是按层数)。

Dijkstra 数据结构:

  优先队列(按累计代价排序)
  ┌───────────┐
  │ 节点 | 代价 │  ← 每次取代价最小的
  ├───────────┤
  │  A   | 0  │
  │  B   | 3  │
  │  C   | 5  │
  └───────────┘

算法步骤

1. 起点代价 = 0,其他节点 = ∞
2. 把起点放入优先队列
3. 重复:
   a. 取出代价最小的节点 u
   b. 对每个邻居 v:
      新代价 = u 的代价 + 边 (u, v) 的权重
      如果新代价 < v 的当前代价:
        更新 v 的代价
        把 v 放入优先队列
4. 直到目标被取出

举例:草地走 1,沙地走 3,水走 5

  ┌─┬─┬─┬─┐
  │S│1│1│1│   ← 草地路径成本 1+1+1+1+1 = 5
  │1│1│3│3│   ← 沙地拐弯成本 1+1+3+3+5 = 13
  │1│1│G│5│
  └─┴─┴─┴─┘

Dijkstra 会选择上方草地路径 ✅

优缺点

  • ✅ 找到最短代价路径
  • ✅ 适合带权重地图(地形成本)
  • ❌ 没有方向感,向所有方向均匀扩展,慢

4.4 A* 算法(最常用)

💎 Dijkstra + 启发式(Heuristic) = 又快又最优

BFS vs A* 并排扩展过程对比动画:BFS 像水波一样无差别向外扩展,A* 朝目标方向直奔

BFS vs A* 同一张地图扩展过程对比

左边 BFS 像水波一样无差别向外扩展(蓝色方块),最终扩展节点数很多;

右边 A* 借助曼哈顿启发式直奔目标,扩展节点数显著更少。两者都能找到最优路径(红色实线)。

核心思想:在 Dijkstra 的基础上,估计当前节点到目标的距离 h(n),朝着目标方向优先扩展。

A* 评价函数:

f(n) = g(n) + h(n)

g(n):从起点到 n 的实际代价(Dijkstra 部分)
h(n):从 n 到目标的启发式估计(指引方向)
f(n):总代价估计,优先队列按 f(n) 排序

常见 h(n):
• 曼哈顿距离  |Δx| + |Δy|     (只能走横竖)
• 欧几里得距离 √(Δx² + Δy²)   (可以斜着走)
• 切比雪夫距离 max(|Δx|, |Δy|) (8 邻居网格)

对比 Dijkstra vs A*

Dijkstra:均匀向外扩展        A*:朝目标方向扩展

  ┌─┬─┬─┬─┬─┐                ┌─┬─┬─┬─┬─┐
  │■│■│■│■│■│                │ │ │■│ │■│
  │■│■│S│■│■│                │ │■│S│■│ │
  │■│■│■│■│■│  →  G          │ │ │ │↘│ │  →  G
  │■│■│■│■│■│                │ │ │ │ │↘│
  │■│■│■│■│■│                │ │ │ │ │ │

  扩展了 ~50% 节点               只扩展了 ~20% 节点

启发式的要求

性质 要求 影响
可采纳性 (Admissible) h(n) ≤ 实际代价 保证最优
一致性 (Consistent) h(n) ≤ cost(n,m) + h(m) 不需要重复扩展

优缺点

  • 又快又最优(如果启发式可采纳)
  • ✅ 当今导航的标准算法(路由器、游戏、ROS Nav 等)
  • ❌ 启发式设计不好的话退化为 Dijkstra
  • ❌ 内存占用较大(要存所有节点)

4.5 RRT(快速扩展随机树)

🌳 高维空间规划的利器(如机械臂 7 维关节空间)

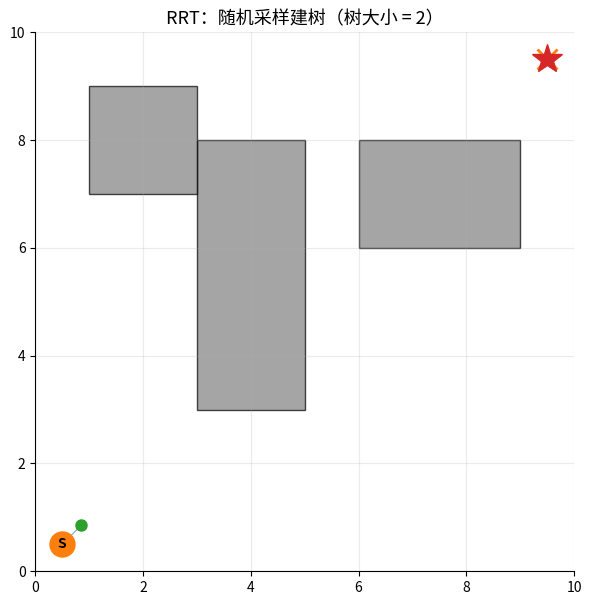

RRT 随机采样建树动画:从起点出发,每次随机采样一个点并向最近的树节点延伸,逐渐生长出一棵覆盖空间的树

RRT 生长过程:橙色 × = 随机采样点,绿色 ● = 新加入的树节点。

树从起点 S 出发,每一步朝随机方向延伸一小段,最终在障碍间生长出能到达目标 ★ 的路径(红线)。

为什么需要 RRT?

A* / Dijkstra 在高维空间问题:

2D 地图:100×100 = 10,000 格子      → 还能搜
3D 地图:100×100×100 = 1,000,000 格 → 较慢
7D 关节空间:100⁷ = 10^14 个状态     → 完全爆炸 ❌

→ 不能枚举所有状态,必须用随机采样

核心思想:从起点开始长出一棵树,每次:

  1. 随机采样一个点
  2. 找到树中最近的节点
  3. 朝采样点方向延伸一小步
  4. 如果合法(没撞障碍)→ 加入树
RRT 扩展过程:

Step 1: 仅有起点          Step 2: 随机采样
  S                         S          ↑
                                      ●(随机点)

Step 3: 找最近节点         Step 4: 延伸一小步
  S──→●                     S─→●
                                ↑(沿方向)
                                ↗

…重复直到接近目标

算法伪代码

function RRT(start, goal, max_iter):
    tree = {start}
    for i in 1..max_iter:
        q_rand = random_sample()  # 随机采样
        q_near = nearest(tree, q_rand)  # 找最近
        q_new = steer(q_near, q_rand)  # 延伸一步
        if collision_free(q_near, q_new):
            tree.add(q_new)
            if distance(q_new, goal) < threshold:
                return path_from(start, q_new)
    return None  # 失败

RRT 变体

算法 改进点
RRT* 找到的路径会持续优化(渐近最优)
Informed-RRT* 限制采样范围在椭圆内(更快收敛)
BiRRT 起点和目标同时长树,相向相遇
Kinodynamic-RRT 考虑动力学约束(车辆、机器人)

优缺点

  • ✅ 高维空间也能跑
  • ✅ 概率完备(迭代足够多次必能找到解)
  • ❌ 不保证最优(RRT*可以)
  • ❌ 路径不平滑,需要后处理

4.6 DWA(动态窗口法)— 局部规划

🎯 实时避障常用,ROS Nav 默认局部规划器之一

DWA 动态窗口法动画:左侧在世界空间显示候选轨迹束并高亮最优轨迹,右侧速度空间显示采样点的评分

DWA 在速度空间采样并模拟未来轨迹:左图是世界坐标中的所有候选轨迹(颜色 = 评分),

右图是 (v, ω) 速度窗口里的采样点(颜色 = 评分)。红色星标 = 最高分轨迹,机器人就执行它。

全局规划 vs 局部规划

全局规划:在已知地图上规划一条路径(A* / Dijkstra)
        ↓
局部规划:实时跟踪全局路径 + 避开突然出现的障碍(DWA)

核心思想:在机器人当前的速度空间中采样,模拟未来一段时间,选最好的速度组合。

DWA 速度采样:

       v (线速度)
        ↑
        │  ★最优速度
        │     ↓
        │  ▢▢▢▢▢▢   ← 动态窗口:在物理约束内的可行速度
        │  ▢▢▢▢▢▢
  ──────┼──────→ ω (角速度)
        │

评价函数

score(v, ω) = α · heading(v, ω)    # 朝目标的程度
            + β · dist(v, ω)       # 离障碍的距离
            + γ · velocity(v, ω)   # 速度大小(鼓励前进)

算法步骤

1. 计算动态窗口(机器人物理约束 + 安全约束)
2. 在窗口内采样 N×M 个 (v, ω) 组合
3. 对每个 (v, ω):
   a. 模拟未来 T 秒的轨迹
   b. 计算评分
4. 选评分最高的 (v, ω) 执行
5. 重复(典型频率 10-20 Hz)

优缺点

  • ✅ 实时性强(毫秒级响应)
  • ✅ 直接输出速度命令(差速 / 全向轮)
  • ❌ 容易陷入局部最优(被障碍包围会卡住)
  • ❌ 不能"思考"长期目标(需要配合全局规划)

4.7 算法对比与选型

算法 时间复杂度 空间 最优性 适用场景
BFS O(V+E) 步数最短 教学、简单网格
Dijkstra O((V+E)logV) 代价最优 静态带权地图
A* O((V+E)logV) 代价最优 已知地图导航(最常用)
RRT 概率收敛 不保证 机械臂、无人机
RRT* 概率收敛 渐近最优 高质量路径需求
DWA O(N²) 局部最优 实时避障

实战选择指南

你的场景            →  推荐算法
────────────────────────────────
✓ 室内移动机器人导航  →  A* (全局)+ DWA / TEB(局部)
✓ 自动驾驶决策规划   →  Hybrid A* / RRT*
✓ 机械臂运动规划     →  RRT* / PRM
✓ 无人机三维路径    →  Informed RRT*
✓ 游戏 AI 寻路       →  A* / Jump Point Search
✓ 教学演示           →  Dijkstra / A*

4.8 进一步学习

本周只讲了原理,Python 实现 + ROS2 集成会在后续课程中实战

  • Week 10-11:感知(让机器人知道哪里有障碍)
  • Week 13:四足机器人控制(步态规划)
  • 期末项目(选题 5):多传感器融合导航 = A* + DWA + 实战

📚 推荐阅读

  • 《Planning Algorithms》Steven LaValle(路径规划经典)
  • PythonRobotics GitHub - 包含所有经典算法 Python 实现
  • 深蓝学院《机器人运动规划》课程(强烈推荐)

本周作业

✅ 必做题

1. 线性代数练习

# TODO: 完成以下练习
# 1. 实现3D旋转矩阵(绕x/y/z轴)
# 2. 验证旋转矩阵性质:R * R^T = I
# 3. 组合两个旋转变换

2. 运动学练习

# TODO: 3自由度机械臂
# 1. 实现正运动学函数
# 2. 实现逆运动学函数
# 3. 绘制工作空间

3. 卷积练习

# TODO: 图像处理
# 1. 手动实现3x3卷积
# 2. 应用不同卷积核观察效果
# 3. 比较手动实现与OpenCV的结果

4. 路径规划思考题

不需要写代码,只需画图或文字说明

  1. 给定一个 10×10 的网格地图,起点 (0,0),目标 (9,9),中间有几个障碍
    • 画出 BFS 的扩展过程(标出第 1、2、3 层的节点)
    • 画出 A*(用曼哈顿距离)的扩展过程
    • 对比两者扩展的节点数量
  2. 解释为什么 A 在不可采纳启发式(h 大于真实代价)下会*找不到最优解
  3. 思考:什么样的场景适合 RRT 而不是 A*?反过来呢?
  4. 李群思考题(参考深蓝具身智能专栏):
    • 解释为什么欧拉角在 pitch=90° 时会出现万向锁
    • 说明四元数、旋转矩阵、so(3) 向量各适合什么场景(存储/显示/优化)
    • 用一句话描述"李群→李代数→李群"优化链路的意义

🌟 选做题(加分)

  1. 推导雅可比矩阵:手推3自由度机械臂的雅可比矩阵
  2. 相机标定:使用棋盘格标定相机内参
  3. 特征匹配:实现SIFT/ORB特征点匹配
  4. 实现 A*:用 Python + numpy 实现 A* 算法(参考 PythonRobotics 仓库)
  5. 四元数实践:用 scipy.spatial.transform.Rotation 实现两个姿态之间的 SLERP 插值,并可视化

📚 参考资料

教材

  1. 《机器人学导论》 - John J. Craig
  2. 《计算机视觉:算法与应用》 - Richard Szeliski
  3. 《深度学习》 - Ian Goodfellow

在线资源

Python库

# 科学计算
pip install numpy scipy matplotlib

# 计算机视觉
pip install opencv-python opencv-contrib-python

# 机器人工具
pip install roboticstoolbox-python

📊 知识点总结

第9周知识图谱:

┌──────────────────────────────────────────────────────────────────┐
│                      数学基础 + 路径规划                          │
├──────────────────────────────────────────────────────────────────┤
│                                                                  │
│  线性代数           运动学数学         视觉数学      路径规划      │
│  ├── 向量          ├── 正运动学       ├── 图像矩阵   ├── BFS      │
│  ├── 矩阵          ├── 逆运动学       ├── 卷积运算   ├── Dijkstra │
│  ├── 旋转矩阵      ├── 雅可比矩阵     ├── 特征提取   ├── A*       │
│  ├── 齐次变换      └── 奇异性分析     └── 相机模型   ├── RRT/RRT* │
│  ├── SO(3)/SE(3)                                     └── DWA      │
│  ├── so(3)/se(3)                                                 │
│  └── 四元数                                                      │
│                                                                  │
│  应用场景:                                                       │
│  • 机械臂轨迹规划   • 机器人导航     • 视觉感知                  │
│  • 自主避障         • 路径搜索       • 多传感器融合              │
│                                                                  │
└──────────────────────────────────────────────────────────────────┘

🎬 本章动画索引

本周所有动画都由 scripts/gen_week9_animations.py 一个脚本生成。 学生可以 clone 后修改参数(旋转轴、机械臂长度、卷积核、起点终点等)来"做自己的版本"。

# 章节 动画 解释什么
1 §1.2.2 vector_ops.gif 向量加法(平行四边形法则)+ 点积(投影)
2 §1.3.1 rotation_2d.gif 2D 旋转矩阵 R(θ) 作用于物体
3 §1.3.2 homogeneous_transform.gif 齐次变换 = 旋转 + 平移
4 §1.4.1 gimbal_lock.gif 欧拉角万向锁的几何过程
5 §1.4.4 rodrigues_axis_angle.gif Rodrigues 公式 so(3)→SO(3)
6 §1.4.6 quaternion_slerp.gif SLERP vs 欧拉角线性插值对比
7 §2.1 forward_kinematics.gif 2-DOF 机械臂正运动学
8 §2.2 inverse_kinematics.gif 2-DOF 机械臂逆运动学(跟随圆轨迹)
9 §2.3 jacobian.gif 雅可比矩阵 + 奇异位形
10 §3.2.1 convolution.gif 2D 卷积滑动窗口
11 §3.3.1 edge_detection.gif Sobel 边缘检测四阶段
12 §4.4 bfs_vs_astar.gif BFS vs A* 扩展过程对比
13 §4.5 rrt_planning.gif RRT 随机采样建树
14 §4.6 dwa_planning.gif DWA 速度空间采样 + 评分

💡 🌟 选做题加分项:clone 仓库 → 修改 gen_week9_animations.py 里某个动画的参数(例如把机械臂改成 3-DOF,或把 RRT 障碍物换一种布局)→ 生成你自己的 GIF → 在 PR 里附上。


下周预告

第10周:物体检测与识别(已完成) 第11周:目标追踪(已完成) 第12周:手机摄像头、ArUco 识别与距离测量

  • 使用 Tailscale 将手机摄像头接入 WSL
  • 完成 ArUco 识别与相机标定
  • 利用标定数据计算 ArUco 距离

第9周网课结束!数学基础打好,后面实战更轻松!

results matching ""

    No results matching ""
